Analog Devices Inc. LTC6115 High-Side-Strom- und Spannungsmessung
Die Analog Devices Inc. LTC6115 High-Side-Strom- und Spannungsmessung ist eine vielseitige Kombination aus einem Hochspannungs-High-Side-Strommessverstärker und einem Spannungsmessverstärker, die Design-Flexibilität mit ausgezeichneten Bauteileigenschaften bietet. Die LTC6115 verfügt über eine maximale Offsetspannung von ±500 µV für die Strommessung und einen Gesamt-Gain-Fehler bei der Spannungsmessung von maximal ±0,15 %. Die LTC6115 überwacht den Strom durch Messen der Spannung über einem externen Messwiderstand. Die gemessene Spannung wird in einen Ausgangsstrom umgewandelt und ist dann zur Umsetzung in eine Spannung über einen externen Messwiderstand, ROUT verfügbar. Das Bauteil ist aufgrund seiner schnellen Anschwingzeit eine ausgezeichnete Wahl für eine Laststromwarn- und Abschalt-Schutzregelung.
Die LTC6115 eignet sich hervorragend für eine genaue Spannungsüberwachung über den darin enthaltenen internen 1-MΩ-Widerstandsteiler und einen Präzisionsspannungsverstärker. Die maximale Nutzung des Rail-to-Rail-Ausgangs des Verstärkers wird durch die Skalenendwert-Ausgangsspannung, die über externe Gain-Widerstände eingestellt werden kann, erzielt. Die Widerstandsdämpfung von 40 ermöglicht die Messung von bis zu 100 V auf dem VIN-Pin. Das Bauteil eignet sich für die Präzisions-Hochspannungsüberwachung in Telekommunikations-, Industrie- und Fahrzeuganwendungen. Die LTC6115 High-Side-Strom- und Spannungsmessung ist in einem 12-Pin-MSOP-Gehäuse erhältlich.
Merkmale
- Strommessung
- Versorgungsbereich: 5 V bis 100 V
- Niedrige Offsetspannung: ±500 µV (max.)
- Anschwingzeit von 1 µs
- Gain-konfigurierbar mit 2 Widerständen
- Niedriger Eingangs-Bias-Strom: 170 nA (max.)
- PSRR: 118 dB (Minimum)
- Niedriger Versorgungsstrom: 250 µA
- Spannungsmessung
- Spannungsmessbereich: 0 V bis 100 V
- 1-MΩ-Präzisions-Widerstandsteiler
- Niedriger Gesamt-Gain-Fehler: ±0,15 % (max.)
- Versorgungsspannungsbereich: 2,7 V bis 5,5 V
- Niedriger Versorgungsstrom: 57 µA
- Betriebstemperaturbereich: –40 °C bis +125 °C
Applikationen
- Stromnebenwiderstandsmessung
- Akkuüberwachung
- Leistungsmanagement
- Automotive-Erkennung und -Steuerung
- Industrielle Überwachung
Typische Applikation

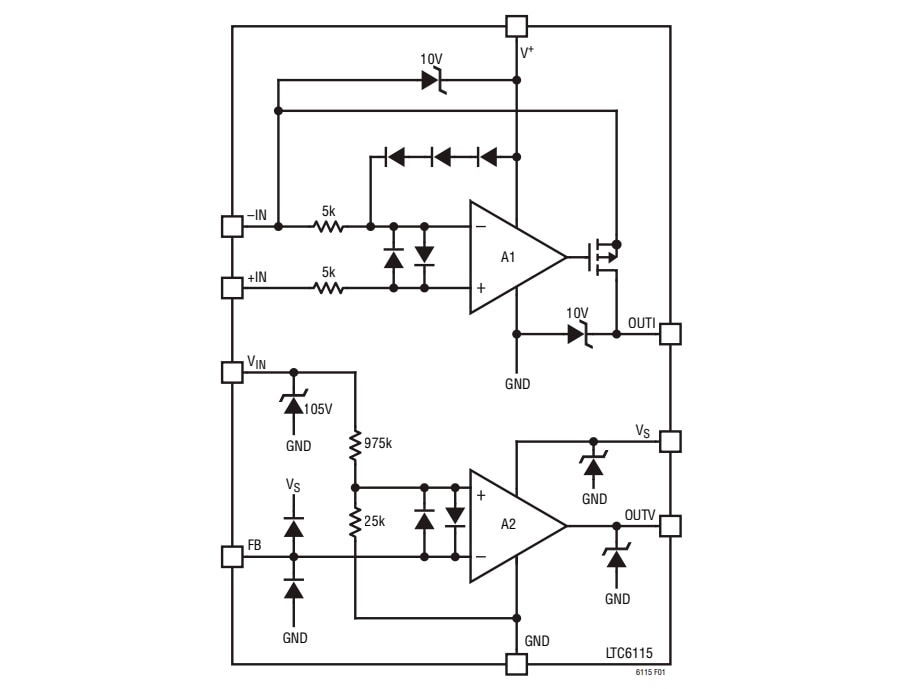

Blockdiagramm
Videos
Dazugehörige Demo-Schaltung
Analog Devices Inc. DC2839A Demonstrationsschaltung für den LTC6115
Zur Evaluierung der LTC6115 Hochspannungs-High-Side-Strommessschaltung ausgelegt.
