Analog Devices Inc. LTC4296-1 SPoE-PSE-Controller mit 5 Anschlüssen
Analog Devices Inc. Der LTC4296-1 5-Port SPoE PSE Controller ist ein IEEE 802.3cg-kompatibler, fünf Ports umfassender Power-over-Ethernet (SPoE) Power Sourcing Equipment (PSE) Controller. SPoE vereinfacht das Systemdesign und die Installation mit standardisierten Leistungs- und Ethernet-Daten über ein Einzelpaar. Der LTC4296-1 ist für die Interoperabilität mit 802.3cg-powered Bauteilen (PDs) in 24 V- oder 54 V-Systemen ausgelegt. Der LTC4296-1 liefert Leistung mit externen n-Kanal-Metalloxid-Halbleiter-Feldeffekt-Transistoren (MOSFETs) mit niedrigem Drain-Source-On-Widerstand (RDS (ON)), die den Spannungsabfall minimieren und die Robustheit der Applikation gewährleisten.
High-Side-Schutzschalter mit Foldback und analoger Strombegrenzung (ACL) bieten kontrollierten Einschalt- und Kurzschlussschutz. Ein optionaler Low-Side-Schutzschalter schützt den negativen Ausgang vor Rückspeisung und Erdungsfehlern in nicht isolierten Anwendungen. PD wird über das serielle Kommunikationsklassifizierungsprotokoll (SCCP) klassifiziert und behält eine volle Spannungssignatur (MFVS) bei, um sicherzustellen, dass die volle Betriebsspannung nur dann an das Kabel angelegt wird, wenn ein PD vorhanden ist. Die SWx-Pins schalten die Port Power Snubber während der Erkennung und Klassifizierung ab. PD-initiierte Schlaf- und Aktivierungsfunktionen werden unterstützt. Der WAKE-UP Pin unterstützt die Weiterleitung beim Aufwachen. Der Zugriff auf Telemetrie-, Status- und Software-Steuerungsfunktionen erfolgt über eine serielle Peripherie-Schnittstelle (SPI) mit Paketfehlercode-Schutz (PEC).
Der LTC4296-1 bietet eine vielseitige SPoE-PSE-Lösung für 10BASE-T1L Controller und Schalter. Dieses Bauteil kann einfach mit dem 10BASE-T1L Transceiver-Portfolio von Analog Devices, Inc., beispielsweise dem ADIN1100 (Physical Layer, PHY), ADIN1110 (MACPHY) und ADIN2111 (2-Anschluss-Schalter), integriert werden.
Merkmale
- IEEE 802.3cg-konforme SPoE PSE
- Fünf unabhängige PSE-Anschlüsse
- Großer Eingangsversorgungs-Betriebsbereich:6 V bis 60 V
- Einstellbare elektronische Quellen- und Rückkopplungs-Leistungsschalter
- Eingangsversorgungsstrom von 52 μA (typisch) und 51 μA (typisch) im Schlafmodus bzw. im deaktivierten Zustand
- Ladungspumpe verbessert die externen High-Side-n-Kanal-MOSFETs
- Unterstützt SCCP mit einem externen Mikrocontroller
- SPI-Bus-Schnittstelle mit PEC
- Spannungs -, Strom- und Temperatur-Telemetrie
- Power-Good-Komparatoren pro Anschluss
- Unterstützung für PD-Sleep-, Wake-up- und Wake-up-Weiterleitung
- Erhältlich in einem 48-Pin- QFN-Gehäuse von 7 mm × 7 mm
Applikationen
- Betriebstechnologie-Systeme (OT)
- Gebäude - und Fabrikautomatisierungssysteme
- Feldinstrumente und Schalter
- Sicherheitssysteme
- Verkehrssteuerungssysteme

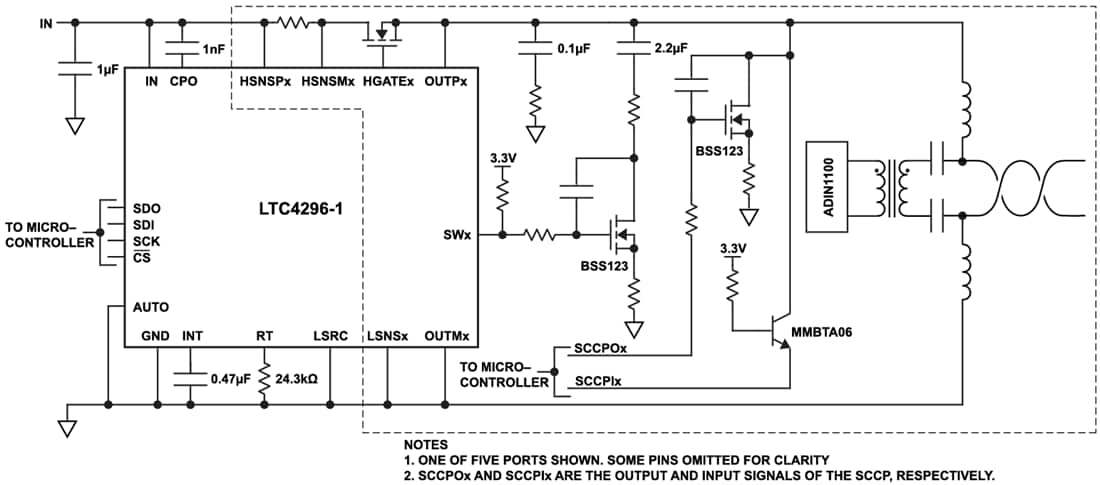

Typische Applikation
