Analog Devices Inc. LTC3302 Synchrone Step-down-Abwärtsregler
Die LTC3302 synchronen Abwärtsregler von Analog Devices Inc. sind sehr kleine, hocheffiziente, rauscharme, monolithische synchrone 2A-DC/DC-Abwärtswandler, die mit einer Eingangsspannung von 2,25 V bis 5,5 V arbeiten. Die LTC3302-Regler erreichen ein schnelles Einschwingverhalten mit kleinen externen Komponenten unter der Verwendung einer Konstantfrequenz- und einer Spitzenstromregelung. Diese Spannungsregler sind in einem flachen 2 mm × 2 mm FCQFN-Gehäuse mit offenem Pad und seitlich benetzbaren Flanken erhältlich.
Die LTC3302-Bauelemente arbeiten im Forced-Continuous- oder Pulse-Skipping-Modus für geringes Rauschen oder im Low-Ripple-Burst-Modus für eine hohe Effizienz bei einer geringen Last. Der Betrieb in diesen Modi macht den LTC3302 ideal für batteriebetriebene Systeme. Der IC regelt Ausgangsspannungen von bis zu 500 mV. Die einstellbare Version arbeitet von 500 mV bis VIN mit zwei zusätzlichen externen Widerständen. Andere Funktionen umfassen einen Ausgangsüberspannungs-Schutz, eine Kurzschluss-Sicherung, eine thermische Abschaltung, eine zeitliche Synchronisierung und einen Betrieb von bis zu 100 % im Rahmend des Betriebszyklus des Low-Dropout-Controllers bei einer Abschaltung.
Merkmale
- Hoher Wirkungsgrad
- 30 mΩ NMOS
- 85 mΩ PMOS
- Spitzenstromsteuerungs-Modus
- 27 ns minimale Einschaltdauer
- Große Bandbreite, schnelles Einschwingverhalten
- Betrieb im Low-Ripple Burst-Modus® mit IQ von 80 µA
- Bis zu 6 MHz Betrieb
- Toleriert sicher die Induktivitätssättigung bei Überlast
- Präzision 400 mV Aktivierungsschwelle
- Power Good, interne Kompensation und Sanftanlauf
- Thermisch verbessertes, 12-poliges, 2 mm × 2 mm großes Flip-Chip-Gehäuse (FCQFN) mit seitlich benetzbaren Flanken
- AEC-Q100-qualifiziert für Automobilanwendungen
Applikationen
- Optische Netzwerke, Server und Telekommunikation
- Automotive, Industrie und Kommunikation
- Verteilte Gleichstromsysteme (POL)
- FPGA-, ASIC- und µP-Core-Zubehör
Technische Daten
- Spannungsbereiche
- 2,25 V bis 5,5 V Eingang (VIN)
- 0,5 V bis 3,65 V fester Ausgang (VOUT) in werkseitig-programmierten 50-mV-Schritten mit einer Genauigkeit von ±1 %
- 2,0 V bis 2,2 V Unterspannungssperre
- 27 ns (typisch) minimale Einschaltzeit
- 0,25 ms bis 3 ms Sanftanlaufdauer
- 100 % maximaler Betriebszyklus
- Standard-Oszillator-Frequenzen
- 1,85 MHz bis 2,15 MHz für LTC3302A
- 5,55 MHz bis 6,45 MHz für LTC3302C
- 400 mV Aktivierungsschwelle
- 1µA Abschaltstrom
- ±20 % Frequenz-Synchronisationsbereich
- -40 °C bis +150 °C Sperrschicht-Betriebstemperaturbereich

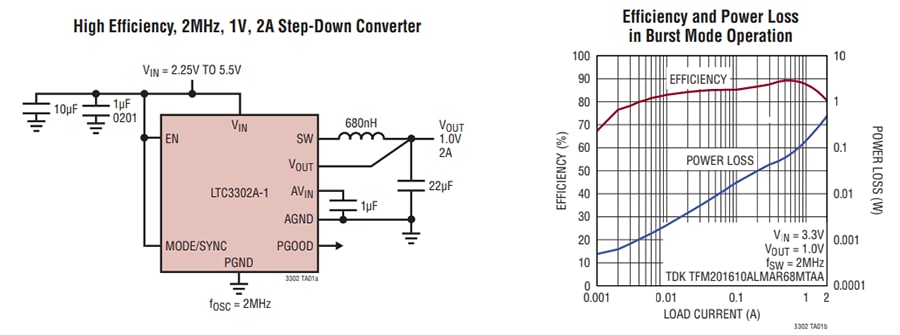

Typische Applikation
Blockdiagramm
Evaluierungsboard
Analog Devices Inc. DC3251A Evaluierungsboard
Der LTC3302A ist ein synchroner, geräuschloser Abwärtsschalter, der als 2MHz-Schalter arbeitet.
