Analog Devices Inc. LTC2668 Digital-Analog-Wandler
Linear Technology/Analog Devices LTC2668 Digital-Analog-Wandler sind 16-/12-Bit-±10-V-Wandler mit 16 Kanälen und integrierten Präzisionsreferenzen. Die LTC2668 sind garantiert monoton über Temperatur und verfügen über einen eingebauten Rail-to-Rail-Ausgangsbuffer. Diese SoftSpan™ DACs bieten fünf Ausgangsbereiche von bis zu ±10 V. Die Reichweite der einzelnen Kanäle kann unabhängig programmiert werden. Der Teil kann für den Betrieb in einem festen Bereich hardwarekonfiguriert sein.
Merkmale
- Präzisionsreferenz 10 ppm/°C max.
- 0 V bis 5 V, 0 V bis 10 V, ±2,5 V, ±5 V, ±10 V unabhängig programmierbare Ausgangsbereiche
- Vollständige 16-Bit/12-Bit-Auflösung in allen Bereichen
- ±4LSB bei 16-Bit max. INL Fehler
- A/B-Umschaltung über Software oder dezidierten Pin
- Analog-Multiplexer 16:1
- Garantiert monoton über Temperatur
- Interne oder externe Referenz
- Ausgänge steuern garantierte ±10 mA an
- Serielle 1,8V- bis 5V-SPI-Schnittstelle
- QFN-Gehäuse mit 40 Anschlüssen von 6 × 6 mm
Applikationen
- Optische Netzwerke
- Messgeräte
- Datenerfassung
- Automatische Testausstattung
- Prozesssteuerung und industrielle Automatisierung

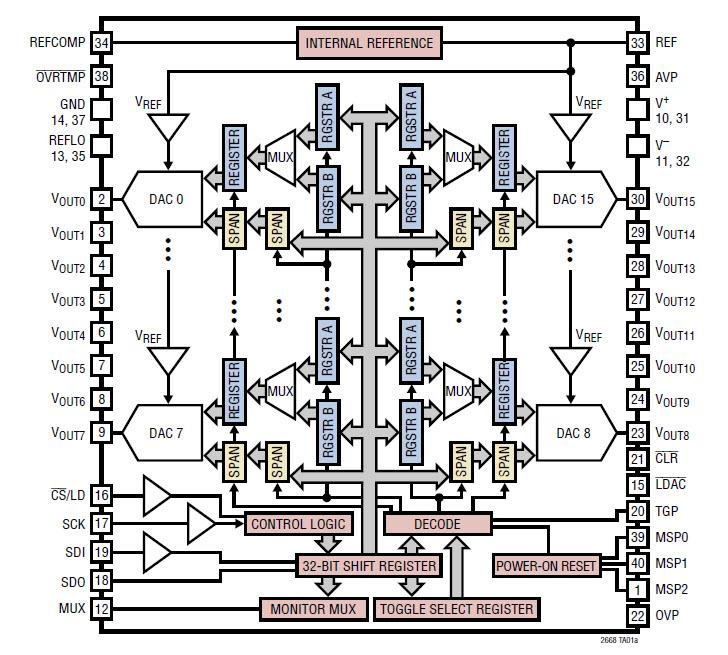

Blockdiagramm
