Analog Devices Inc. LTC2500-32 32-Bit-Überabtastungs-ADCs
Die LTC2500-32 32-Bit-Überabtastungs-ADCs von Analog Devices bieten mit einem integrierten, konfigurierbaren Digitalfilter ein geringes Rauschen, einen geringen Stromverbrauch und eine hohe Leistungsfähigkeit. Die LTC2500-32 ADCs werden von einer Einzelversorgung betrieben und verfügen über einen vollständig differenziellen Eingabebereich bis zu ±VREF bei einer VREF im Bereich von 2,5 V bis 5,1 V. Das Bauteil unterstützt einen großen Gleichtaktbereich von 0 V bis VREF, was die Anforderungen der analogen Signalkonditionierung vereinfacht.
Der LTC23500-32 bietet gleichzeitig zwei Ausgangs-Codes: einen digital gefilterten, hochpräzisen, rauscharmen 32-Bit-Code und einen latenzfreien 32-Bit-Composite-Code. Der konfigurierbare digitale Filter reduziert Messrauschen durch Tiefpassfilterung und eine Unterabtastung des Datenstroms vom SAR-ADC-Core und gibt den gefilterten 32-Bit Ausgabecode aus. Der 32-Bit-Composite-Code besteht aus einem Überlauf-Erkennungs-Bit, einem 24-Bit-Code, der die differenzielle Eingangsspannung darstellt, und einem 7-Bit-Code, der die Gleichtakt-Eingangsspannung darstellt. Der 32-Bit-Composite-Code ist erhältlich in jedem Wandlungszyklus, ohne dass ein Latenz-Zyklus erforderlich ist.
Der digitale Filter ist durch die SPI-kompatible Schnittstelle hochgradig konfigurierbar und verfügt über viele verschiedene Filtertypen, die sich für eine große Auswahl von Applikationen eignen. Der digitale Tiefpassfilter reduziert die Anforderungen für analoges Anti-Aliasing. Mehrere LTC2500-32 Bauteile können problemlos mit dem SYNC-Pin synchronisiert werden.
Merkmale
- ±0,5 ppm INL (typisch)
- Garantierte 32-Bit ohne fehlende Codes
- Konfigurierbarer Digitalfilter mit Synchronisierung
- Reduzierte Anti-Aliasing-Filter-Anforderungen
- 32-Bit-SAR-ADC mit Dual-Ausgang
- Digital gefilterter, rauscharmer 32-Bit-Ausgang
- Differenzieller 24-Bit- und 7-Bit-Gleichtakt-Ausgang mit 1 Msps und Überlauferkennung
- Großer Gleichtakt-Eingangsbereich
- 104 dB SNR (typisch) bei 1 Msps
- 148 dB Dynamikbereich (typisch) bei 61 sps
- Garantierter Betrieb bis 85 °C
- 1,8 V bis 5 V SPI-kompatibler serieller I/O
- Geringer Stromverbrauch: 24 mW bei 1 Msps
- 24-Pin-DFN-Gehäuse von 7 mm x 4 mm
Applikationen
- Seismologie
- Energieexploration
- Automatische Testausstattung
- Messgeräte mit hoher Genauigkeit
Verwandte Produkte
Analog Devices Inc. Benutzerfreundlichkeit beim Design mit Präzisionsprodukten
Analog Devices revolutioniert die Kundenerfahrung bei gleichzeitiger Benutzerfreundlichkeit im Präzisionsbereich.
Additional Resources
Precision data acquisition for Seismology and Energy Exploration
This article discusses how to design a low noise and low power DAQ solution for seismology and energy exploration.

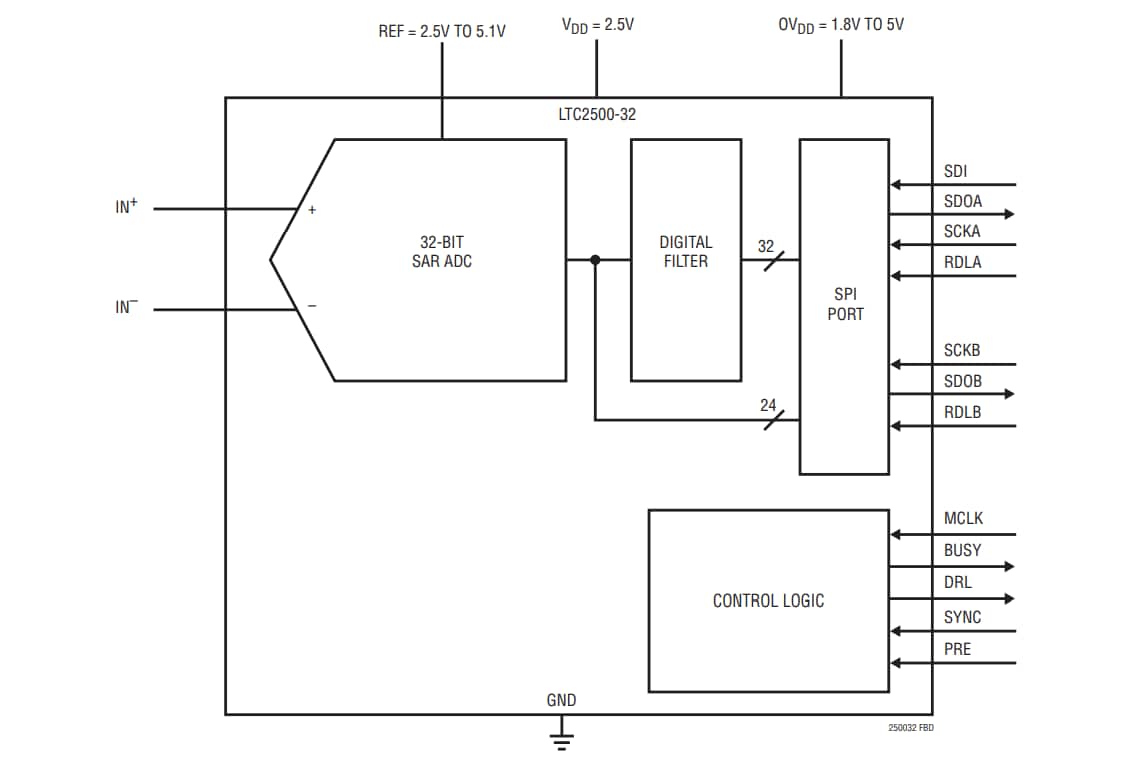

Blockdiagramm

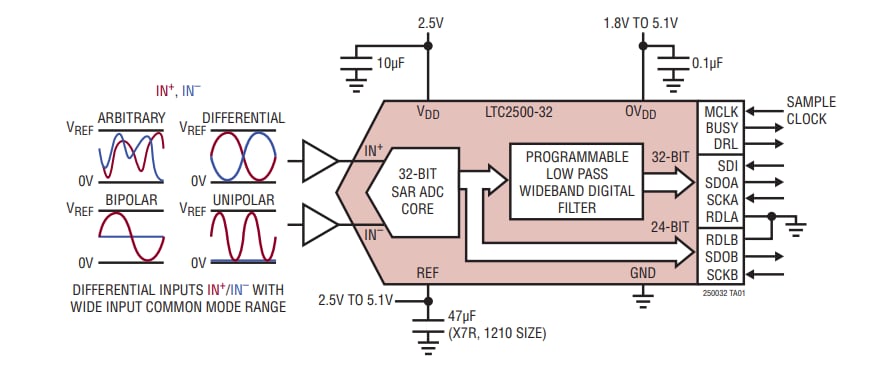

Typische Applikation
