Linear Technology/Analog Devices

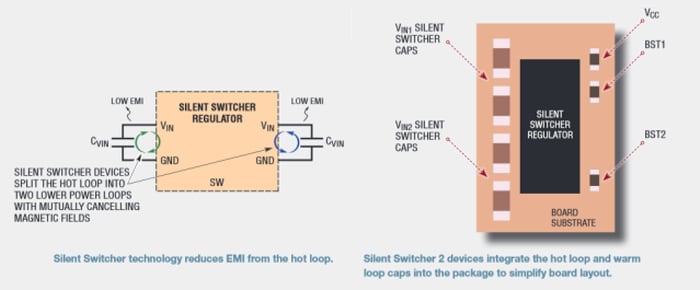

Silent Switcher 2 Regler Die Silent Switcher® 2 Regler von Linear Technology/Analog Devices sind kompakte, extrem emissionsarme, synchrone, monolithische Hochgeschwindigkeits-Abwärtsschaltregler, die für Automobil- und Transport-Applikationen ausgelegt sind. Diese Regler, die mit der Silent-Switcher-Architektur der 2. Generation ausgelegt sind, reduzieren EMI/EMV-Emissionen und liefern gleichzeitig einen Betrieb mit hohem Wirkungsgrad selbst bei hohen Schaltfrequenzen. Das Design umfasst integrierte Bypass-Kondensatoren, Masseflächen, Kupfersäulen und gut regelbare Schaltflanken zur drastischen Reduzierung von EMI/EMV-Emissionen. Der einstellbare Frequenzspreizungsmodus des Reglers verbessert die EMI/EMV-Leistungsfähigkeit zusätzlich. Betrieb mit hohem Wirkungsgrad, selbst bei hohen Schaltfrequenzen
Die Synchrongleichrichtung der Silent Switcher 2 Regler erzielt bei einer Schaltfrequenz von 2 MHz einen Wirkungsgrad von bis zu 95 %. Die internen hocheffizienten Schalter können bei niedrigen Ausgangsspannungen bis zu 0,97 V einen Dauerausgangsstrom von bis zu 6 A und Spitzenlasten von 7 A liefern. Die Spitzenstrommodusregelung mit einer minimalen Einschaltzeit von 30 ns ermöglicht auch bei hohen Schaltfrequenzen hohe Abwärtsregelverhältnisse. Durch diesen Modus sind Entwickler in der Lage, den Wirkungsgrad zu optimieren und störempfindliche Frequenzbänder zu vermeiden. Bei Betrieb im Burst-Modus erzielen die Regler einen sehr niedrigen Ruhestrom für einen hohen Wirkungsgrad bei sehr leichten Lasten. Die Silent-Switcher-2-Regler gewährleisten unter allen Betriebsbedingungen eine sehr niedrige Dropout-Spannung von nur 100 mV (bei 1 A). Eliminiert PCB-Layout-Empfindlichkeit
Das Design der Silent Switcher 2 Regler ermöglicht eine außergewöhnliche EMI/EMV-Leistungsfähigkeit und die geringe Gesamtlösungsgröße eliminiert die PCB-Layout-Empfindlichkeit. Dank der Merkmale der Silent Switcher 2 Regler-Baureihe können diese Regler auf jeder PCB eingesetzt, Produktdesign vereinfacht und Risiken verringert werden, selbst wenn sie mit zweischichtigen PC-Boards verwendet werden. |
Merkmale - Architektur: Silent Switcher® 2
- Extrem niedrige EMI/EMV-Emissionen auf jeder PCB
- Eliminiert PCB-Layout-Empfindlichkeit
- Interne Bypass-Kondensatoren reduzieren abgestrahlte EMI
- Optionale Frequenzspreizungsmodulation
- Hoher Wirkungsgrad bei hohen Frequenzen
- Bis zu 96 % Wirkungsgrad bei 1 MHz, 12 VIN bis 5 VOUT
- Bis zu 95 % Wirkungsgrad bei 2 MHz, 12 VIN bis 5 VOUT
- Breiter Eingangsspannungsbereich: 3,4 V bis 42 V
- 6 A maximaler kontinuierlicher Ausgangsstrom, 7 A Spitzenausgabe
- Betrieb im Burst Mode® mit extrem niedrigem Ruhestrom
- 2,5 μA IQ-Regulierung 12 VIN bis 3,3 VOUT
- Ausgangswelligkeit < 10 mVP-P
- Externe Kompensation: schnelle Einschwingzeit und Stromteilung
- Schnelle minimale Einschaltzeit: 30 ns
- Erzwungener kontinuierlicher Modus
- Einstellbar und synchronisierbar: 200 kHz bis 3 MHz
- Ausgangs-Soft-Start und Führungsfolge
- Kleines 24-poliges LQFN-Gehäuse von 4 mm × 4 mm
Applikationen - Automobil
- Ständig aktivierte Systeme für Automobile
- Kaltstart für Automobile
- Industrie
- Universal-Abwärtswandler
|
Demo-Boards Silent Switcher 2 Die Silent Switcher 2 Regler Demonstrations-Boards wurden speziell entwickelt, um die Leistungsfähigkeit der Silent Switcher 2 Regler zu bewerten. Die Demonstrations-boards enthalten eine Demonstrationsschaltung, die Silent Switcher 2 Regler und einen EMI-Filter. Die Boards können mit einem breiten Eingabebereich betrieben werden. Dieser breite Eingabebereich ermögliche es den Boards, verschiedene Eingangsquellen zu verwenden, z. B. Fahrzeugbatterien und Industrienetzteile.
|
