Analog Devices Inc. LT8337/LT8337-1 Silent-Switcher®-Wandler

Der Analog Devices LT8337/LT8337-1 Silent Switcher®-Aufwärtswandler ist ein synchroner DC/DC-Aufwärtswandler mit niedrigem IQ. Das Bauteil verfügt über die Silent Switcher®-Architektur und die optionale Frequenzspreizungsmodulation (SSFM), um die EMI-Emissionen zu reduzieren und bietet gleichzeitig einen hohen Wirkungsgrad bei hohen Schaltfrequenzen. Der große Eingangs-/Ausgangsspannungsbereich, der niedrige VIN-Pin-Ruhestrom im Burst-Modusbetrieb und das Tastverhältnis von 100 % für den synchronen MOSFET im Durchgangsbetrieb (VIN ≥ VOUT) machen den LT8337/LT8337-1 ideal für batteriebetriebene System und Universal-Aufwärtsapplikationen.

Der LT8337/LT8337-1 enthält 28-V-Leistungsschalter mit 5 A, die mit einer festen Schaltfrequenz betrieben werden können, die zwischen 300 kHz und 3 MHz programmierbar und mit einem externen Taktgeber synchronisierbar ist. Der LT8337/LT8337-1 verfügt über eine Ausgangs-Soft-Start- und Ausgangsüberspannungssperre. Der LT8337-1 ermöglicht eine externe Kompensation über den VC-Pin für ein schnelles Einschwingverhalten. Der LT8337 bietet eine Ausgangs-Power-Good-Flag über den PG-Pin.

Der Analog Devices Inc. LT8337/LT8337-1 Silent-Switcher wird in einem platzsparenden LQFN-16-Gehäuse angeboten.

Merkmale

  • Silent Switcher-Architektur
    • Extrem niedrige EMI-Emissionen
    • Optionale Frequenzspreizungsmodulation
  • Integrierte Leistungsschalter mit 28 V und 5 A
  • Niedriger VINPin-Ruhestrom
    • 0,3 μA bei Abschaltung
    • 4 μA im Burst Mode®-Betrieb (LT8337)
    • 15 μA im PassThru™ (LT8337)
  • Großer Eingangsspannungsbereich: 2,7 V bis 28 V
  • Programmierbare Ausgangsspannung von bis zu 26 V
  • 100 % Tastverhältnis für synchronen MOSFET
  • Externe Kompensation (schnelles Einschwingverhalten (LT8337-1))
  • Power-Good-Wächter (LT8337)
  • Auf 300 kHz bis 3 MHz einstellbar und synchronisierbar
  • Pulse-Skipping- oder Burst Mode-Betrieb bei leichter Last
  • Kleines 16-Pin-LQFN-Gehäuse (3 mm x 3 mm)

Applikationen

  • Batteriebetriebene Systeme
  • Univeral-Aufwärtswandler

Development Tools

Analog Devices Inc. EVAL-LT8337-AZ/EVAL-LT8337-1-AZ Evaluierungsboard

Demonstrationsplattform für den LT8337 oder LT8337-1 synchronen Aufwärts-Silent Switcher®.

Learn Moreüber Analog Devices Inc. EVAL-LT8337-AZ/EVAL-LT8337-1-AZ Evaluierungsboard View Productsverwandt mit Analog Devices Inc. EVAL-LT8337-AZ/EVAL-LT8337-1-AZ Evaluierungsboard

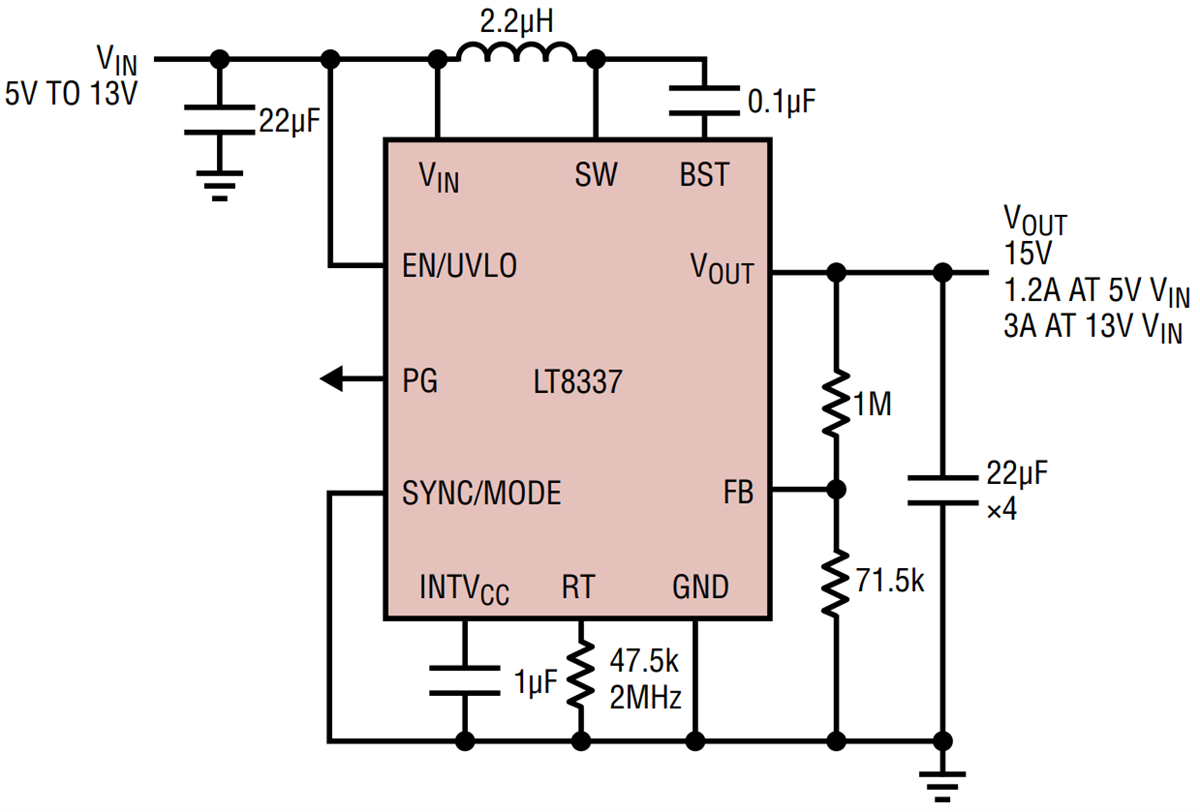

Typische Applikation

Applikations-Schaltungsdiagramm - Analog Devices Inc. LT8337/LT8337-1 Silent-Switcher®-Wandler
Veröffentlichungsdatum: 2021-06-23 | Aktualisiert: 2022-03-11
