Analog Devices Inc. LT830x Micropower Isolierte Sperrwandler
Linear Technology/Analog Devices LT830x Isolierte Sperrwandler vereinfachen das Design eines isolierten DC/DC-Wandlers. Da der LT830x die Ausgangsspannung direkt anhand einer primärseitigen Sperrwandlerwaveform abtastet, kommt die Schaltung ohne dritte Wicklung oder Optokoppler aus.
Bei geringer Last mit niedrigem Ruhestrom arbeiten die Wandler im Burst Mode® mit geringer Ausgangswelligkeit und hohem Wirkungsgrad. Das trägt zu einer längeren Akkulaufzeit bei. Die Sperrwandler verfügen über eine geringe Anzahl an Komponenten und bieten eine hocheffiziente Applikationslösung für eine isolierte Leistungsabgabe mit hohem Integrationsgrad.
Merkmale
- LT8300
- Eingangsspannungsbereich von 6 V bis 100 V
- 260 mA, 150 V interner DMOS-Leistungsschalter
- Niedriger Ruhestrom:
- 70 μA im Ruhemodus
- 330 µA im Aktivmodus
- Betrieb im Boundary-Modus bei hoher Last
- Betrieb im Burst Mode® mit geringer Restwelligkeit bei geringer Last
- Minimale Last <0,5 % (typ.) der vollen Ausgabe
- VOUT mit einzelnem externem Widerstand einstellbar
- Dritte Transformatorwicklung oder Optokoppler für die Regulierung nicht erforderlich
- Präziser EN/UVLO-Schwellenwert und Hysterese
- Interne Kompensation und Sanftanlauf
- TSOT-23-Gehäuse mit 5 Anschlüssen
- LT8301
- Eingangsspannungsbereich von 2,7 V bis 42 V
- 1,2 A, 65 V interner DMOS-Leistungsschalter
- Niedriger Ruhestrom:
- 100 μA im Ruhemodus
- 350 µA im Aktivmodus
- Betrieb im Boundary-Modus bei hoher Last
- Betrieb im Burst Mode® mit geringer Restwelligkeit bei geringer Last
- Minimale Last <0,5 % (typ.) der vollen Ausgabe
- VOUT mit einzelnem externem Widerstand einstellbar
- Dritte Transformatorwicklung oder Optokoppler für die Regulierung nicht erforderlich
- Präziser EN/UVLO-Schwellenwert und Hysterese
- Interne Kompensation und Sanftanlauf
- Ausgangskurzschlussschutz
- TSOT-23-Gehäuse mit 5 Anschlüssen
- LT8302
- Eingangsspannungsbereich von 2,8 V bis 42 V
- 3,6 A, 65 V interner DMOS-Leistungsschalter
- Niedriger Ruhestrom:
- 106 μA im Ruhemodus
- 380 µA im Aktivmodus
- Quasi-Resonanz-Boundary-Modus bei hoher Last
- Betrieb im Burst Mode® mit geringer Restwelligkeit bei geringer Last
- Minimale Last <0,5 % (typ.) der vollen Ausgabe
- Dritte Transformatorwicklung oder Optokoppler für die Ausgangsspannungs-Regulierung nicht erforderlich
- Präziser EN/UVLO-Schwellenwert und Hysterese
- Interne Kompensation und Sanftanlauf
- Temperaturkompensation für die Ausgangsdiode
- Ausgangskurzschlussschutz
- Thermisch optimiertes SO-Gehäuse mit 8 Anschlüssen
- LT8303
- Eingangsspannungsbereich von 5,5 V bis 100 V
- 450 mA, 150 V interner DMOS-Leistungsschalter
- Bis zu 5 W Ausgangsleistung
- Niedriger Ruhestrom:
- 70 μA im Ruhemodus
- 280 µA im Aktivmodus
- Betrieb im Boundary-Modus bei hoher Last
- Betrieb im Burst Mode® mit geringer Restwelligkeit bei geringer Last
- Minimale Last <0,5 % (typ.) der vollen Ausgabe
- VOUT mit einzelnem externem Widerstand einstellbar
- Keine dritte Wandlerwicklung und kein Optokoppler
- für die Regulierung erforderlich
- Präziser EN/UVLO-Schwellenwert und Hysterese
- Interne Kompensation und Sanftanlauf
- TSOT-23-Gehäuse mit 5 Anschlüssen
Applikationen
- Isolierte Netzteile für Telekommunikation, Datenkommunikation, Automobil-, Industrie- und Medizinapplikationen
- Hilfs- / Haushaltstromversorgungen

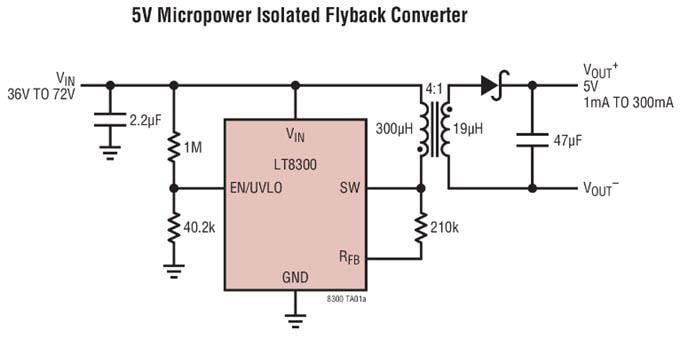

LT8300 Typische Applikation
LT8301 Typische Applikation
LT8302 Typische Applikation
LT8303 Typische Applikation
