Analog Devices Inc. LT7182S Abwärtsregler mit zwei Ausgängen
Der Analog Devices Inc. LT7182S Abwärtsregler mit zwei Ausgängen ist ein monolithischer synchroner PolyPhase-DC/DC-Abwärtsregler mit zwei Ausgängen. Das Bauteil kann gleichzeitig einen Dauerstrom von bis zu 6 A von beiden Kanälen liefern und Lasten von bis zu 8 A vom jeweiligen Kanal unterstützen. Der LT7182S verfügt über die Silent Switcher®-Architektur der zweiten Generation mit integrierten VIN-Bypass-Kondensatoren für schnelle, saubere und überschwingungsarme Schaltflanken, die einen hohen Wirkungsgrad bei hohen Schaltfrequenzen bei gleichzeitiger Reduzierung von EMI-Emissionen bieten.
Die I2C-basierte PMBus 1.3-konforme serielle Schnittstelle ermöglicht die Steuerung von Bauteilfunktionen und bietet Telemetrie-Informationen für die Systemüberwachung. Der LT7182S von Analog Devices wird vom LTpowerPlay® grafischen Benutzeroberflächentool unterstützt. Die Ausgangsspannung, Frequenz, Phase und Bauteiladresse kann mit Widerständen für den Betrieb ohne Programmierung konfiguriert werden. Einstellungen können auch über die serielle Schnittstelle geschrieben und/oder im EEPROM gespeichert werden. Die gesteuerte On-Time-Talstrommodus-Steuerarchitektur mit einer minimalen Einschaltzeit von 20 ns (typisch) ermöglicht eine hohe Schaltfrequenz bei niedriger Ausgangsspannung mit ausgezeichnetem Einschwingverhalten in einer kleinen Gesamtlösungsgröße.
Merkmale
- Silent Switcher 2-Architektur: Ermöglicht eine kompakte, effiziente Lösung mit niedriger EMI
- Serielle PMBus-/I2C-Schnittstelle
- Telemetrie-Auslesung umfasst VOUT, IOUT, VIN, Chip-Temperatur, Fehler
- Programmierung von Spannung, Strombegrenzung, digitalem Soft-Start/Stopp, Sequenzierung, UV/OV, Phase, Frequenz und Schleifenkompensation
- Integrierter EEPROM mit Fehlerereignisprotokoll
- Konfigurationswiderstände können kritische Parameter für den Betrieb ohne Programmierung festlegen
- Ausgangsspannungsgenauigkeit über Temperatur von ±0,25 % für 0,6 V bis 1,375 V
- PolyPhase-Lastverteilung für bis zu acht Phasen
- Breiter VIN-Bereich: bis zu 2,9 V oder 1,5 V mit EXTVCC
- Wirkungsgrad von bis zu 95 % bei 1 MHz, 12 VIN bis 3,3 VOUT
- VOUT-Bereich von 0,4 V bis 5,5 V (bis zu 0,85 • VIN)
- Differential-VOUT-Fernerkennung
- Externe Frequenzsynchronisierung
- 40-Pin-LQFN-Gehäuse (5 mm × 7 mm)
Applikationen
- Kommunikations-, Speicher- und Industriesysteme
- Rechenzentrums- und Solid-State-Antriebs-Netzteile
Software
LTpowerPlay-Software
Die LTpowerPlay® ist eine leistungsstarke Windows-basierte Entwicklungsumgebung, die Produkte des digitalen Power System Managements (PSM) von Analog Devices unterstützt.
LTpowerCAD-Software
Die LTpowerCAD® ist ein vollständiges Stromversorgungs-Design-Tool, das das Stromversorgungsdesign wesentlich vereinfacht. Es bietet Empfehlungen für Komponentenwerte und Leistungsschätzungen, die für die Applikation des Benutzers mit Leistungsprodukten von Analog Devices spezifisch sind. Ebenfalls in der LTpowerCAD-Plattform enthalten ist der LTpowerPlanner® Planner, ein Leistungsarchitektur-Designtool auf Systemebene.
Verwandtes Produkt
Analog Devices Inc. Silent Switcher 2 Regler
Liefert bei 2 MHz einen Wirkungsgrad von bis zu 95 % und extrem niedrige EMI/EMC-Emissionen.
Development Tools
Analog Devices Inc. LT7182S DC2836A-Demonstrationsboard
PolyPhase® DC-DC-Synchron-Abwärtsregler-Referenzdesign mit zwei Ausgängen auf Basis des LT7182S.

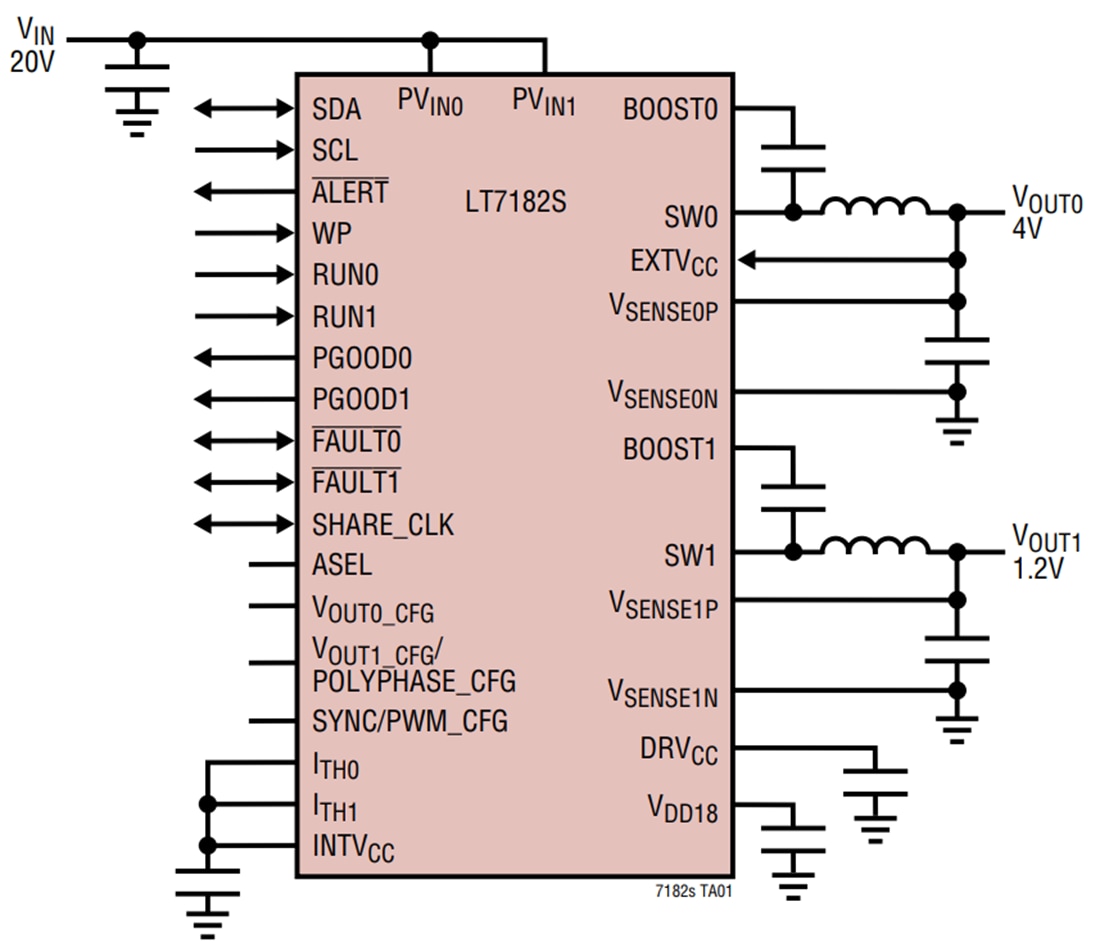

Typische Applikation
