Analog Devices Inc. LT7200S Quad-Abwärtsregler
Analog Devices Inc. LT7200S Synchroner monolithischer Quad-Abwärtsregler bieten einen hohen Wirkungsgrad mit einer Senken-/Quellenfunktion von 5 A zur Last pro Kanal. Die Mehrkanal-Flexibilität des Bauteils stellt sicher, dass komplexe Systeme mit einem kompakten Layout betrieben werden. Der LT7200S wird von 2,9 V bis 18 V betrieben und eignet sich für verschiedene Versorgungsapplikationen von einer Versorgung von 3,3 V, 5 V bis 12 V.
Die LT7200S Quad-Abwärtsregler von ADI liefern eine programmierbare Betriebsfrequenz von 400 kHz bis 3 MHz mit einem externen Widerstand oder einer externen Synchronisierung für die Schaltung von rauschempfindlichen Applikationen. Eine einzigartige „phaseverriegelbare, gesteuerte On-Time-, Konstantfrequenz-, Strommodus“-Architektur ermöglicht hohe Abwärts- und Hochfrequenz-Applikationen, während gleichzeitig ein schnelles Einschwingverhalten erforderlich ist. Das Hochfrequenzverhalten ermöglicht kleinere oberflächenmontierbare Induktivitäten und Kondensatoren. Der Modus-/SYNC-Pin wählt einen rauscharmen erzwungenen Dauerbetriebsmodus (FCM) oder einen hocheffizienten diskontinuierlichen Modus (DCM) aus. Der PHMODE-Pin ermöglicht einen Phasenablauf zwischen vier Kanälen, wodurch die Anzahl der erforderlichen Ein- und Ausgangskondensatoren reduziert wird.
Die LT7200S Regler nutzen die Silent-Switcher-Technologie der zweiten Generation mit integrierten Bypass-Kondensatoren, um eine Lösung mit hohem Wirkungsgrad bei hohen Frequenzen mit überlegener EMI-Leistung zu bieten. Der LT7200S ist in einem 48-Pin-LQFN-Gehäuse mit niedrigem Profil von 5 mm x 6 mm verfügbar.
Merkmale
- Stumm-Schaltanlage 2 Struktur
- Extrem niedrige EMI
- Eliminiert die PCB-Layout-Empfindlichkeit
- Interne Bypass-Kondensatoren reduzieren die abgestrahlte EMI
- 2,9 V bis 18V; PVIN: 1,5 V bis 18 V breiter SVIN -Bereich
- 0,5 V bis 0,9 VIN einem großen VOUT -Bereich
- ± 5A/Kanal; bis zu ±20 A Ausgangsstrom
- Genaue Referenz: 0,5 V ±0,8 % über Temperatur
- Hoher Wirkungsgrad von bis zu 96 %
- Mindest-Einschaltzeit von 12 ns, echte 12 V bis 1 V bei 2 MHz
- Individueller Power-Good-Statusausgang
- Programmierbare synchronisierbare Mehrphasen-Frequenz von 400 kHz bis 3 MHz
- Hervorragendes Leitungs- und Last-Einschwingverhalten im Strommodus
- Vom Benutzer wählbarer diskontinuierlicher Modus-® - (DCM) oder erzwungener kontinuierlicher Modus-Betrieb (FCM)
- Flexible individuelle interne Kompensation für Benutzerfreundlichkeit, extern für schnelle Transienten
- Genauer individueller EN/Run-Pin-1,2-V-Schwellenwert
- Ausgangs-Sanftanlauf und Führungsfolge
- 48-Pin-LQFN-Gehäuse mit niedrigem Profil von 5 mm x 6 mm
Applikationen
- Verteilte Stromversorgungssysteme, Serverleistung
- Punktlastversorgung für ASIC, FPGA
Videos

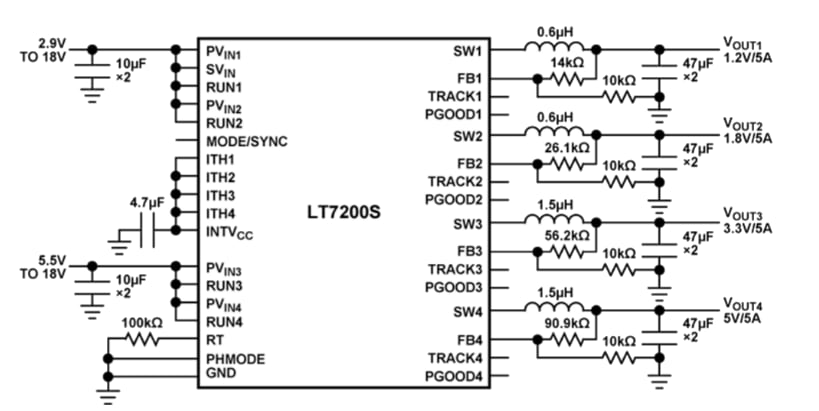

Typische Applikation
