Analog Devices Inc. LT1764/A LDO-Regler
Analog Devices Inc. LT1764/A LDO-Regler sind für ein schnelles Einschwingverhalten optimiert und können einen Ausgangsstrom von 3 A mit einer Dropout-Spannung von 340 mV liefern. Die LT1764/A Regler verfügen über einen gut geregelten Ruhestrom von 1 mA, der beim Abschalten auf < 1 µA abfällt. Der LT1764/A bietet ein schnelles Einschwingverhalten und ein sehr niedriges Ausgangsspannungsrauschen. Dadurch eignet sich das Bauteil hervorragend für empfindliche HF-Versorgungsapplikationen.
Darüber hinaus sind die LT1764/A Regler mit Ausgangskondensatoren so niedrig wie 10 µF stabil und verfügen über einen Ausgangsspannungsbereich von 1,21 V bis 20 V. Die interne Schutzschaltung enthält einen Batterie-Verpolungsschutz, eine Strombegrenzung, eine thermische Begrenzung und einen Sperrstromschutz. Der LT1764/A ist mit festen Ausgangsspannungen von 1,5 V, 1,8 V, 2,5 V, 3,3 V und als einstellbares Bauteil mit einer Referenzspannung von 1,21 V erhältlich.
Die LT1764/A LDO-Regler werden in 5-Pin-TO-220-, DD- und 16-Pin-TSSOP-Gehäusen mit freiliegendem Pad angeboten.
Merkmale
- Für ein schnelles Einschwingverhalten optimiert
- Ausgangsstrom: 3 A
- Dropout-Spannung: 340 mV bei 3 A
- Rauscharm: 40 µVRMS (10 Hz bis 100 kHz)
- Ruhestrom von 1 mA
- Großer Eingangsspannungsbereich: 2,7 V bis 20 V
- Keine Schutzdioden erforderlich
- Geregelter Ruhestrom im Dropout
- Feste Ausgangsspannungen: 1,5 V, 1,8 V, 2,5 V, 3,3 V
- Einstellbarer Ausgang von 1,21 V bis 20 V
- <1 µA Ruhestrom bei Abschaltung
- Stabil mit 10-µF-Ausgangskondensator
- Batterie-Verpolungsschutz
- Kein Rückstrom
- Thermische Begrenzung
- In 5-Pin-TO-220-, DD- und 16-Pin-TSSOP-Gehäusen
Applikationen
- Logik-Stromversorgung: 3,3 V bis 2,5 V
- Nachgeschalteter Regler für Schaltnetzteile

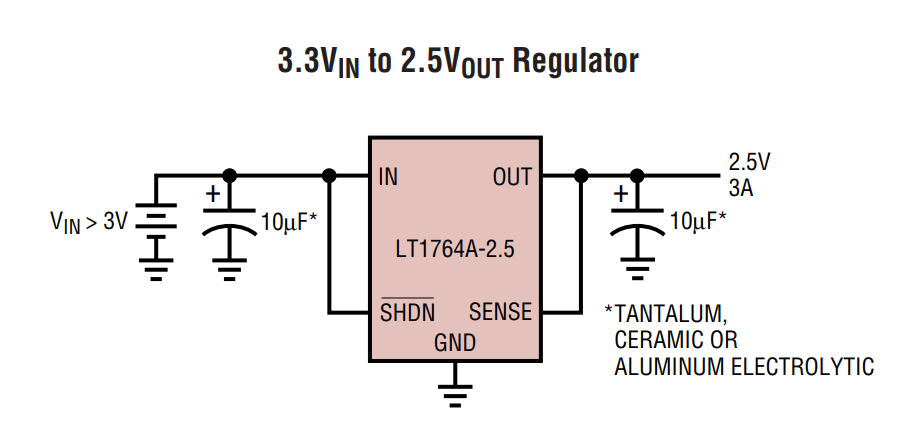

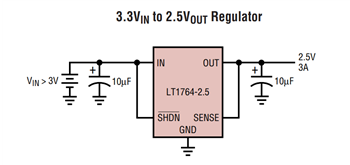

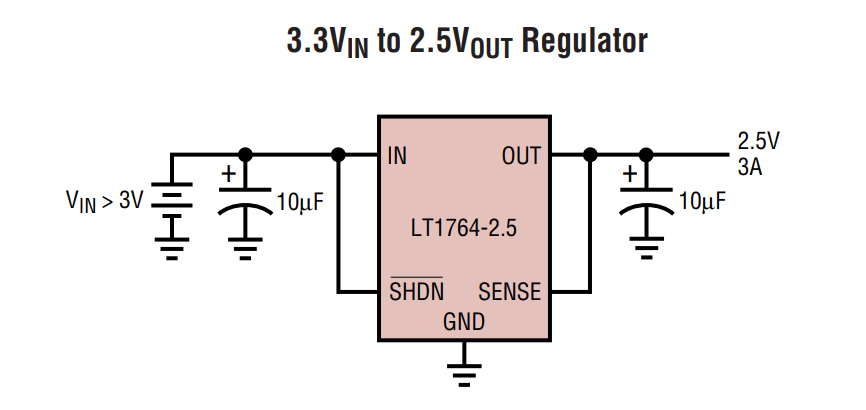

Typische Applikationen
Veröffentlichungsdatum: 2019-05-01
| Aktualisiert: 2024-01-04
