Analog Devices Inc. HMC7543 E-Band-Leistungsverstärker

Die HMC7543 E-Band-Leistungsverstärker von Analog Devices arbeiten von 71 GHz bis 76 GHz. Der HMC7543 ist ein integrierter E-Band-Gallium-Arsenid (GaAs), pseudomorphener (pHEMT) und monolithischer Verstärker mit Mikrowellen-integrierter Schaltung (MMIC) mit einem On-Chip- Leistungsdetektor. Dieser Mittelleistungsverstärker weist Linearität auf und ist für E-Band-Kommunikation und leistungsstarke drahtlose Backhaul-Funksysteme optimiert. Der Verstärker liefert HMC7543 21,5 dB Leistungsverstärkung und 25 dBm Ausgangsleistung bei 1 dB Kompression. Die Verstärkereinstellung und die hohe Verstärkung machen ihn zu einer guten Wahl für die Endphasen-Signalverstärkung.

Technische Daten

  • 21.5dB gain (typical)
  • 25dBm (typical) output power for 1dB compression
  • 26.5dBm (typical) saturated output power (PSAT)
  • 30dBm (typical) output third-order intercept (OIP3)
  • 12dB (typical) input return loss
  • 12dB (typical) output return loss
  • 4V DC supply at 450mA
  • No external matching is required
  • 3.599mm x 1.999mm x 0.05mm die size

Applikationen

  • E-band communication systems
  • High capacity wireless backhaul radio systems
  • Test and measurement

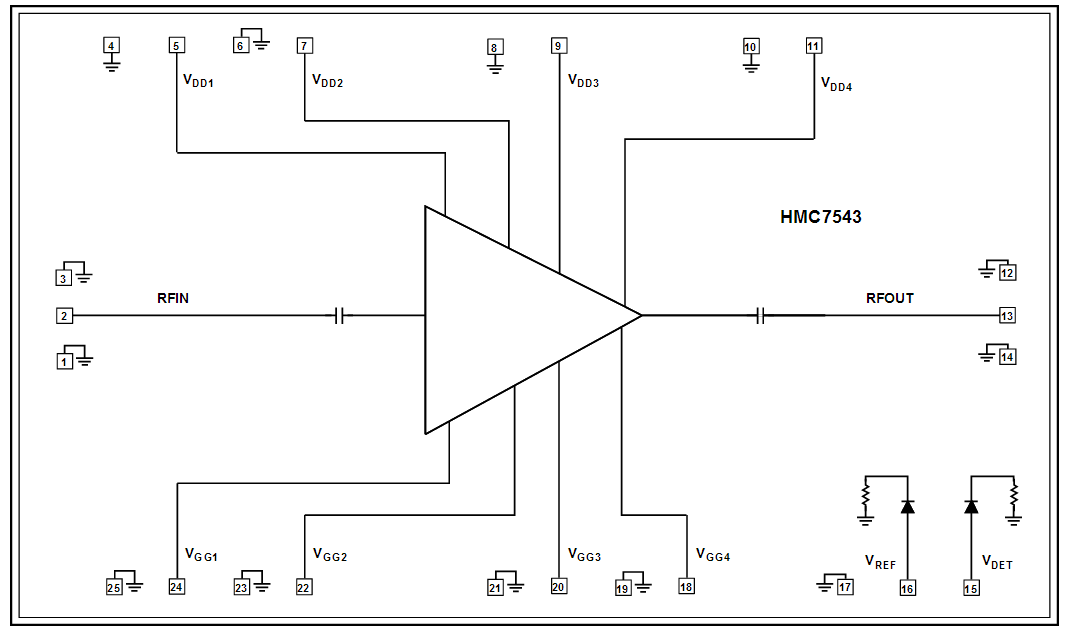

Functional Diagram

Analog Devices Inc. HMC7543 E-Band-Leistungsverstärker
