Analog Devices Inc. EVAL-ADM3064EEBZ Evaluierungsboard
Das Analog Devices Inc. EVAL-ADM3064EEBZ Evaluierungsboard ermöglicht eine einfache Demonstration des ADM3064E 500-kBit/s-RS-485-Transceivers. Das EVAL-ADM3064EEBZ Board ermöglicht die Durchführung von Ein- und Ausgangsfunktionen des ADM3064E ohne externe Komponenten. Schraubanschlussklemmen bieten praktische Verbindungen für Strom- und Massesignale, digitale Eingangs- und Ausgangssignale sowie RS-485-Signale.Das EVAL-ADM3064EEBZ wird von einem konfigurierbaren Standard-Tischnetzteil innerhalb eines Bereichs von 3,0 V bis 5,5 V betrieben. Eine flexible VIO-Logikversorgung ermöglicht die Kommunikation mit Prozessoren, die mit Spannungen bis hinunter zu 1,62 V betrieben werden.
Merkmale
- Einfache Evaluierung des ADM3064E 500-kBit/s-RS-485-Transceivers
- Board-Layout für den ADM3064EBRZ Vollduplex-Transceiver mit RS-485-Footprint in einem 14-Pin-SOIC_N-Gehäuse
- Schraubanschlussklemmen für Logikeingangs- und Ausgangssignale sowie RS-485-Signale
- Strom- und Erdungsverbindungen über Schraubanschlussklemmen
- Betriebsspannungsbereich von 3,0 V bis 5,5 V auf VCC-Stromversorgung
- VIO-Logikversorgungsbereich: 1,62 V bis 5,5 V
- IEC61000-4-2-ESD-Schutz an den A-, B-, Y- und Z-Bus-Pins
- ±12 kV Kontaktentladung und ±12 kV Luftentladung
- Steckbrücken-wählbare Aktivierung/Deaktivierung für RE- und DE-Signale
- Testpunkte für die Messung aller Signale
- Widerstände und Footprints für den Anschluss und Bias-Netzwerke
Erforderliche Ausrüstung
- Oszilloskop
- Signalgenerator
- Stromversorgung: 3,0 V bis 5,5 V
- Stromversorgung: 1,62 V bis 5,5 V

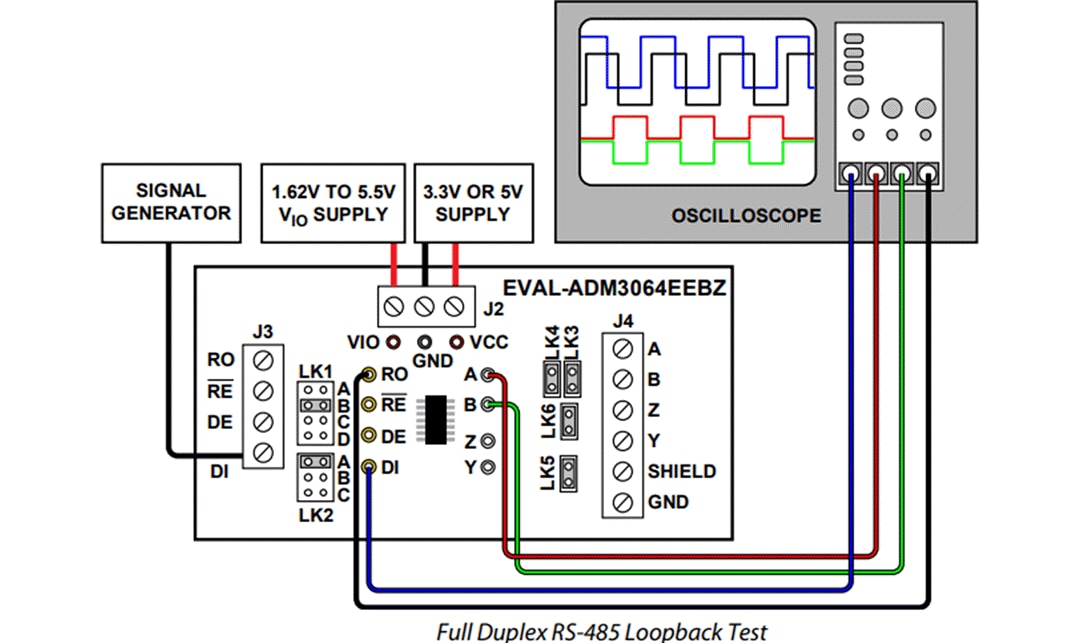

Testeinrichtung
Einsetzbare Produkte
Analog Devices Inc. ADM3064E RS-485-Vollduplex-Transceiver
IEC ESD-geschützter RS-485-Transceiver, der sich hervorragend für lange Kabelstrecken eignet.
Veröffentlichungsdatum: 2019-09-27
| Aktualisiert: 2024-03-11
