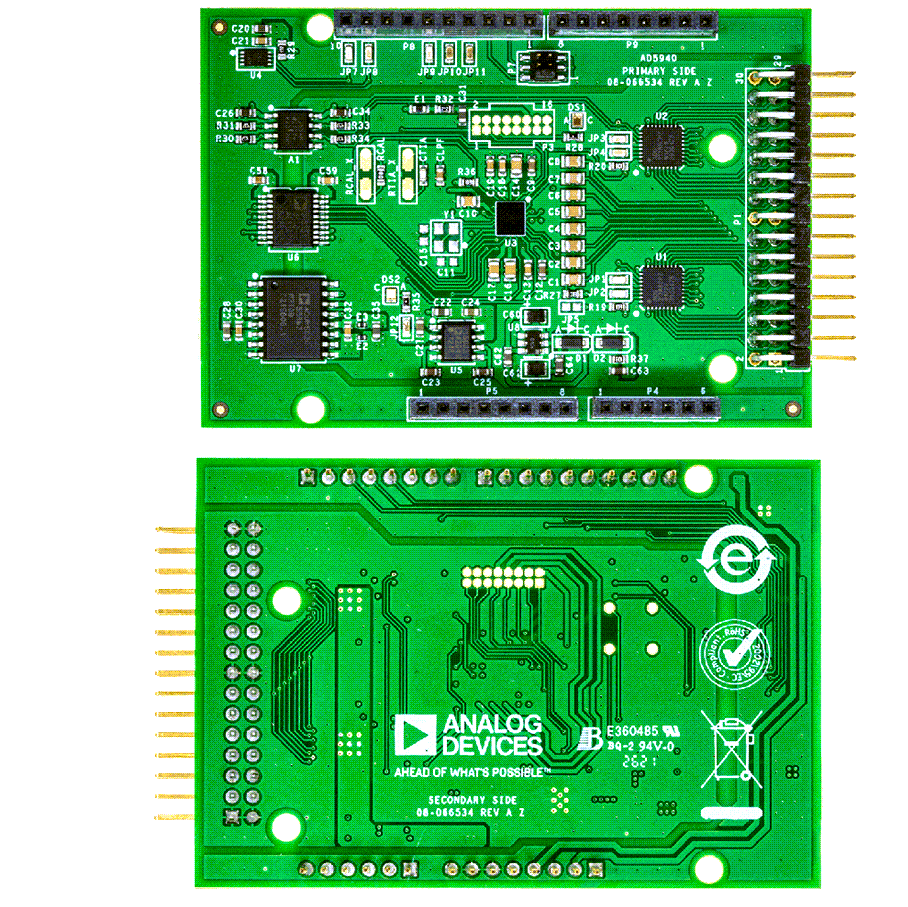

Analog Devices Inc. EVAL-CN0565-ARDZ EIT-Messsystem

Das Analog Devices EVAL-CN0565-ARDZ elektrische Impedanztomographie(EIT)-Messsystem ist zur Charakterisierung und Berechnung der Innenimpedanz von Oberflächen ausgelegt. Das System erstellt eine Leitfähigkeitskarte mit mehreren wiederholten Messungen von Elektroden, die an verschiedenen Stellen platziert werden. Das EVAL-CN0565-ARDZ unterstützt Impedanzmesseinstellungen mit bis zu 24 Elektroden. Das Design verwendet ein Paar 8 × 12 analoge Koppelpunktschalter, wodurch das Erregungssignal auf jeweils ein Elektrodenpaar angelegt werden kann. Die Implementierung von Koppelpunktschaltern ermöglicht es der Schaltung, die Impedanzmessungen zu maximieren, wodurch die Auflösung der konstruierten Bilder verbessert wird.
