Analog Devices Inc. EVAL-ADuM4195-1EBZ Evaluierungsboard

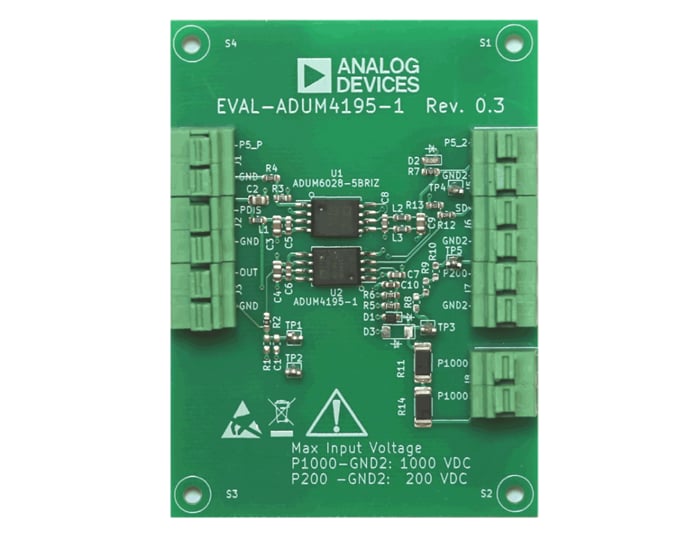

Das Analog Devices Inc. EVAL-ADuM4195-1EBZ Evaluierungsboard ist ein kompaktes isoliertes DC-Spannungsüberwachungsboard, das zur Evaluierung der Eigenschaften des ADUM4195-1 ausgelegt ist. Der ADUM4195-1 verfügt über einen sehr niedrigen Offset- und Gain-Fehler und eignet sich für viele isolierte Spannungsmessapplikationen.
Das ADI EVAL-ADuM4195-1EBZ Board bietet zwei separate Eingänge. Der P1000-Eingang ist für die Aufnahme von bis zu 1 kVDC vorkonfiguriert, während der P200-Eingang für Spannungen bis zu 200 VDC benutzerkonfiguriert werden kann. Zusätzliche Steckverbinder ermöglichen den Zugriff auf die isolierte 5 VDC-Versorgung und den Abschalteingang (SD) des ADUM4195-1.
Der Ausgang des ADUM4195-1 ist direkt zugänglich (vorkonfiguriert) oder möglicherweise Tiefpass gefiltert, indem ein Widerstand und ein Kondensator hinzugefügt werden. Eine einzelne 5 VDC-Versorgung ist akzeptabel, um sowohl die Eingangs- als auch die Ausgangsseite des Boards zu betreiben, während der optionale Power-Deaktivierungs-Pin (PDIS) zur Deaktivierung der On-Board-Versorgung in Applikationen verwendet werden kann, bei denen ein geringer Stromverbrauch begrenzt ist.
Merkmale
- ADuM4195-1 isolierter Verstärker in einem SOIC-8-Gehäuse
- ADuM6028-5BRIZ Isoliertes on-board-Netzteil
- Isolierter 5 VDC, der über zusätzliche Anschlüsse zugänglich ist
- Eingangs-Umpolungsschutz
- Zwei separate Eingangsoptionen:
- Maximaler vorkonfigurierter 1.000 VDC
- Vom Benutzer konfigurierbarer maximaler 200 VDC
Erforderliche Ausrüstung
- Netzteil, 5 VDC ±10 %, 50 mA
- Einstellbare DC-Spannungsquelle, 0 kV bis 1 kV
- 2x DMM, fünf- und einstellig
Verwandte Produkte
Analog Devices Inc. ADuM4195-1 Isolierte Verstärker
Geringer Offset- und Gain-Fehler, geeignet für viele isolierte Spannungsmessapplikationen.
Analog Devices Inc. ADuM6020 und ADuM6028 isoPower®-DC/DC-Wandler
Emissionsarme isolierte 5kVrms-DC/DC-Wandler für Applikationen von bis zu 500 mW.
PCB-Layout
