Analog Devices Inc. EVAL-ADUM4138EBZ Evaluierungsboard
Das Analog Devices Inc. EVAL-ADUM4138EBZ Evaluierungsboard hält die Flexibilität in einer Testumgebung bei und demonstriert gleichzeitig die fortschrittlichen Funktionen des ADUM4138. Der ADUM4138 ist ein isolierter Hochspannungs-IGBT-Gate-Treiber mit einem isolierten Flyback-Controller. Das EVAL-ADUM4138EBZ Evaluierungsboard bietet eine Schaltung, die über Steckbrückenpins einfach zu handhaben ist. Die Leistungsfähigkeit des Systems kann mit einem realisierbaren optimierten Layout erhöht werden.
Die EVAL-ADUM4138EBZ nutzt das USB-SDP-CABLEZ Programmierkabel für den Zugriff auf den sekundärseitigen elektronisch löschbaren programmierbaren Nur-Lese-Speicher (EEPROM). Darüber hinaus bietet das Programmierkabel die Option den seriellen Peripherieschnittstellen-Bus (SPI) mit anderen SPI-kompatiblen Systemen anzusteuern. Das USB-SDPCABLEZ Kabel arbeitet mit einer 3,3V-Logikversorgung, während der ADUM4138 Gate-Treiber über einen internen 5V-Regler verfügt.
Merkmale
- Spitzenantriebs-Ausgangsleistung von 6 A
- Ausgangsleistungs-Widerstand des Bauteils <1 Ω
- Testinfrastruktur für:
- SPI-Kommunikation
- Miller-Klemme
- Entsättigungserkennung
- Zwei Überstromschutz-Pins
- Zwei Temperatursensor-Pins
- Störungsmeldung
- Zwei Dummy-Lasten
Erforderliche Ausrüstung
- Variable Spannungsversorgung von bis zu 20 V und bis zu 1 A
- 584-USB-SDP-CABLEZ erforderlich für die SPI-Kommunikation
Verwandte Produkte
Analog Devices Inc. ADUM4138 IGBT-Gate-Treiber
Enthalten einen isolierten Flyback-Controller, der die Erzeugung einer einfachen Sekundärspannung ermöglicht.

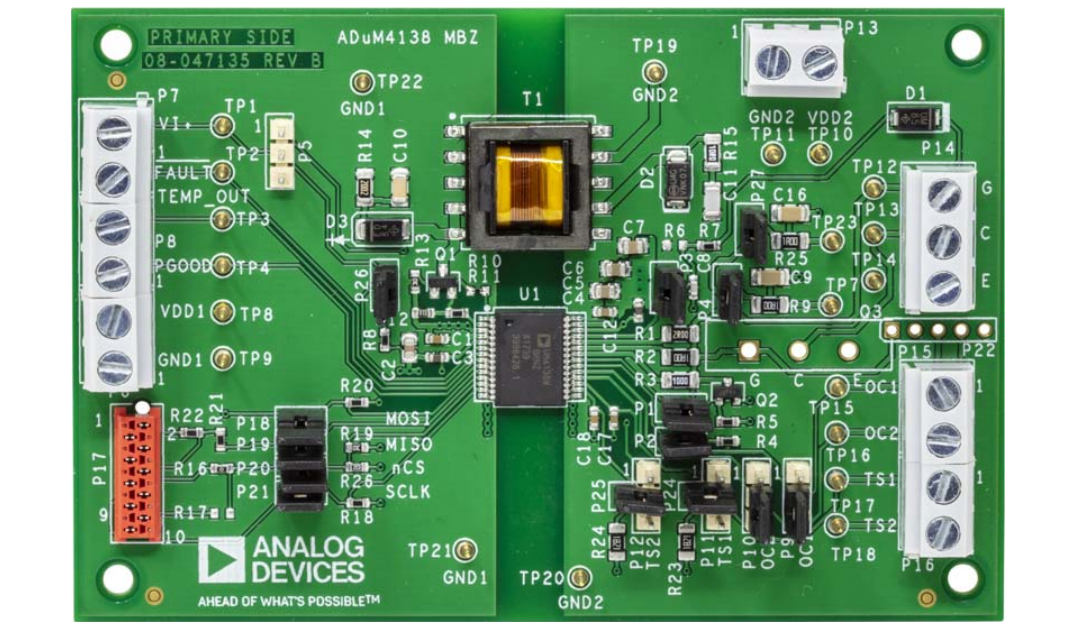

Layout der Vorderseite
