Analog Devices Inc. EVAL-ADR3650EBZ Evaluierungsboard

Das Analog Devices EVAL-ADR3650EBZ Evaluierungsboard ist zur Evaluierung des ADR3650 auf dem Board ausgelegt. Die Leiterplatte (PCB) verfügt über Spuren für die GNDS- und VOUT-Pins, die passiven Bauelemente und die Sub-Miniatur-Version B (SMB) für eine kultiviertere Einrichtung und Nutzung. Darüber hinaus verfügt das EVAL-ADR3650EBZ Evaluierungsboard von ADI über eine reservierte, bindende PCB-Nachverfolgung für zusätzliche Pins.

Merkmale

  • EVAL-ADR3650EBZ Evaluierungsboard
  • Vergoldete Pin-Anschlüsse, die das Hinzufügung von passiven Bauelementen ermöglichen
  • Reservierte SMB-Leiterbahn für die Signalausgabe
  • Reservierte Polklemmen auf der Leiterbahn für zusätzliche Pins
  • Polklemme für eine einfache Verbindung zur Versorgung und Messgeräte

Erforderliche Ausrüstung

  • DC-Spannungsquelle
  • Analoge Signalquelle
  • Multimessgeräte

Schaltplan

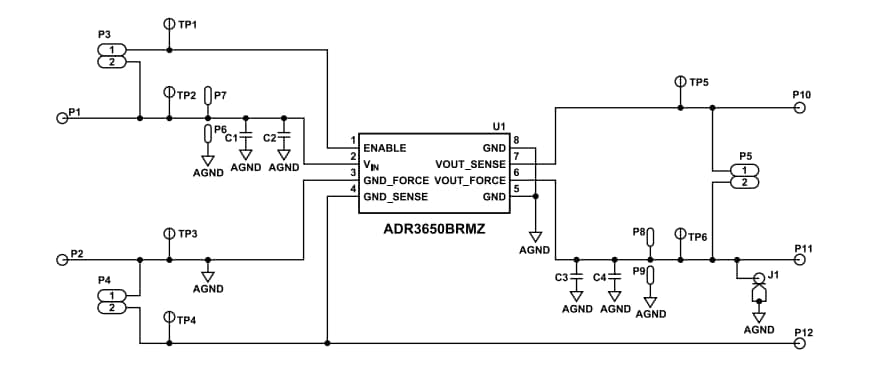

Schaltplan - Analog Devices Inc. EVAL-ADR3650EBZ Evaluierungsboard

PCB-Layout

Analog Devices Inc. EVAL-ADR3650EBZ Evaluierungsboard
