Analog Devices Inc. EVAL-ADP2380/ADP2381 Evaluierungsboards
Analog Devices Inc. EVAL-ADP2380/ADP2381 Evaluierungsboards sind zur Evaluierung des Betriebsverhaltens des ADP2380 und ADP2381 mit einem nahezu idealen Leiterplattenlayout (PCB) ausgelegt. Die Boards verfügen über eine Schaltfrequenz, die zwischen 250 kHz und 1,4 MHz programmiert oder mit einem externen Taktgeber mit einer 180°-Phasenverschiebung synchronisiert werden kann, wodurch eine stapelbare Mehrphasen-Leistungslösung ermöglicht wird.
Der Ausgang des ADP2380/ADP2381 Evaluierungsboards von ADI ist auf 3,3 V voreingestellt und die Schaltfrequenz ist auf 500 kHz eingestellt. Verschiedene Ausgangsspannungseinstellungen werden durch die Änderung der entsprechenden passiven Bauelemente ermöglicht. Der Betriebstemperaturbereich der EVAL-DP2380/ADP2381 Boards beträgt -40 °C bis +85 °C.
Merkmale
- Eingangsspannung von 4,5 V bis 20 V
- Ausgangsspannungsgenauigkeit: ±1 %
- Integrierter 44-mΩ-High-Side-MOSFET
- Dauerausgangsstrom
- 4 A für den ADP2380
- 6 A für den ADP2381
- Programmierbare Schaltfrequenz von 250 kHz bis 1,4 MHz
- Synchronisiert mit externem Taktgeber von 250 kHz bis 1,4 MHz
- Phasenversetzte 180°-Synchronisierung
- Programmierbare UVLO
- Power-Good-Ausgang
- Externe Kompensation
- Interner Soft-Start mit extern verstellbarer Option
- Inbetriebnahme in einen vorgeladenen Ausgang
Evaluierungsboards – Übersicht

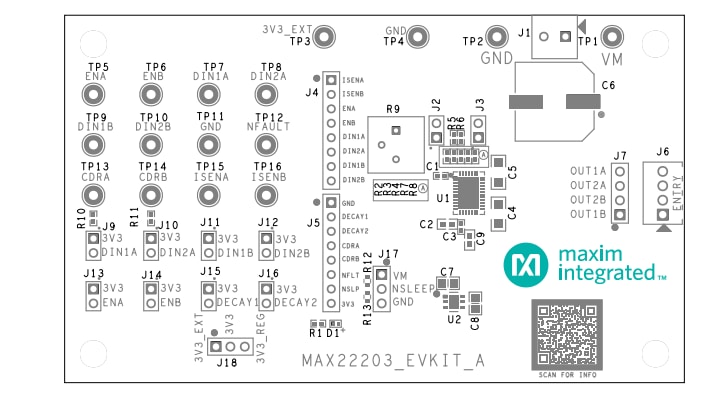

PCB-LAYOUT
