Analog Devices Inc. EVAL-ADG6412EBZ Evaluierungsboard
Das Analog Devices Inc. EVAL-ADG6412EBZ Evaluierungsboard ist für den ADG6412 ausgelegt. Der ADG6412 enthält vier unabhängige SPST-Schalter (Single-Pole/Single-Throw). Der ADI ADG6412 befindet sich in der Mitte des Evaluierungsboards und Drahtschraubklemmen werden an jedem der Source- und Drain-Pins angeschlossen. Drei Schraubenanschlüsse versorgen das Bauteil und ein vierter Anschluss bietet bei Bedarf eine digitale Logikversorgungsspannung für die Benutzer. Alternativ kann der ADP7142 auf dem Board die digitale Logikversorgungsspannung bereitstellen.
Merkmale
- Niedriger RON von 0,5 Ω
- Hoher Dauerstrom bis zu 847 mA
- Flacher RON über den Signalbereich, 0,003 Ω
- Verbesserter Ausgleich zwischen On-Widerstand und On-Kapazität
- Niedriger RON (0,5 Ω) und CON (33 pF)
- Logikkompatibilität: 1,8 V
- 16-Pin-LFCSP-Gehäuse von 4 mm x 4 mm
- Pin-zu-Pin-kompatibel mit dem ADG5412 und ADG5412F
- Vollständig spezifiziert bei ±20 V und +36 V
- Betriebsfähig mit asymmetrischen Netzteilen
- VSS bis VDD -2 V analoger Signalbereich
Erforderliche Ausrüstung
- DC-Spannungsquelle
- ±22 V für Dual-Versorgung
- 39,6 V für Einzelversorgung
- Optionale digitale Logikversorgung
- Analoge Signalquelle
- Methode zur Spannungsmessung, beispielsweise digitaler Multimeter (DMM) oder ein Oszilloskop
Verwandte Produkte
Analog Devices Inc. ADG6412 Schalter-IC
Verfügt über einen RON von 0,5 Ω und vier unabhängige SPST-Schalter (Single-Pole/Single-Throw).

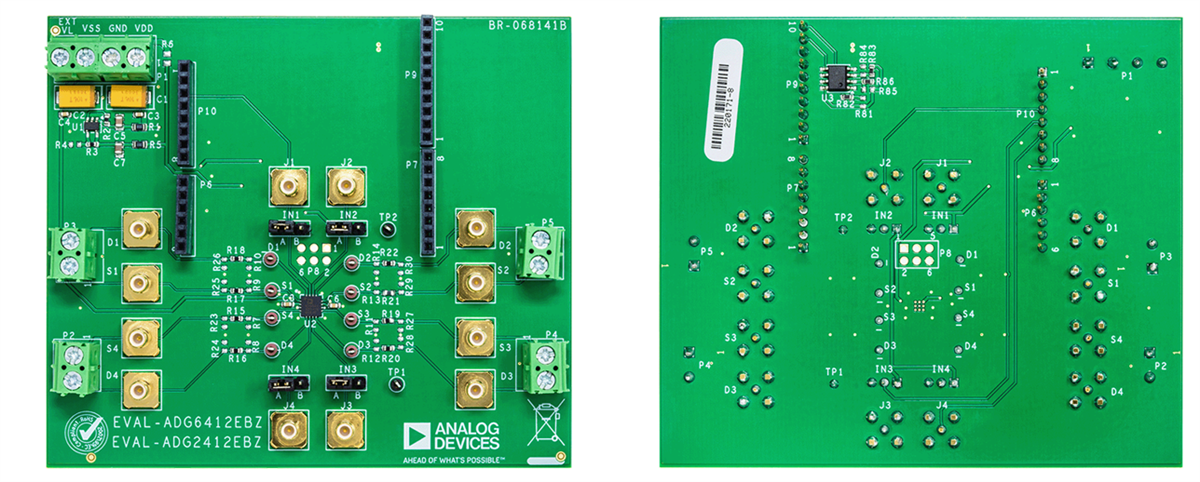

PCB-Layout
Veröffentlichungsdatum: 2023-04-03
| Aktualisiert: 2023-04-06
