Analog Devices Inc. EVAL-ADATE304 Evaluierungsboard
Das Analog Devices EVAL-ADATE304 Evaluierungsboard verfügt über ein vollständiges Funktionsdesign, das eine einfache Evaluierung des ADATE304 ermöglicht. Der ADATE304 ist ein dual-integrierter Treiber, Komparator, aktive Last (DCL) und parametrische 4-Quadranten-Messeinheit pro Pin (PPMU). Das EVAL-ADATE304BBCZ bietet Breakout-Verbindungen über die SMA-Anschlüsse für alle Signaleingänge und -ausgänge. Die Differentialpaare werden mit gesteuerten Impedanzspuren von 50Ω mit gleichen Längen geliefert.
Das EVAL-ADATE304BBCZ von ADI benötigt nur zwei Netzteile, +21 V und -10 V. Die On-Board-Regler erzeugen alle anderen Spannungen, die für das Bauteil erforderlich sind. Ein On-Board-USB-UART-Chip bietet die EVAL-ADATE304BBCZ SPI-Kommunikation. SPI-Steckbrücken-Steckverbinder ermöglichen Benutzern, den UART zu umgehen und die SPI-Signale für die Evaluierung zu verbinden. Die Standardeinstellung ist für die Steuerung über den USB-Anschluss vorgesehen. Die Kommunikation mit der ADATE304 Evaluierungsboard-Software erfolgt über USB und die Leuchtdioden-Anzeigen (LED) auf dem EVAL-ADATE304BBCZ erzeugen Anzeigen für Lese- und Schreibdaten.
Merkmale
- Vollausgestattetes Evaluierungsboard für den ADATE304
- Versorgungsspannungen von +21 V und -10 V, On-Board-Spannungsregler
- Breakout-Signaleingänge und -ausgänge über SMA-Steckverbinder
- LED-Anzeigen für Lese- und Schreibdaten
- Differentialpaare werden mit gesteuerten Impedanzspuren von 50 Ω mit gleichen Längen geliefert
- PC-Software für die Steuerung über USB
Erforderliche Ausrüstung
- PC mit Windows®
- Typ-A-zu-Typ-B-USB-Kabel (mindestens USB 2.0)
- Labornetzteile und Steckverbinderkabel
- Daten-Timing-Generator (DTG) oder gleichwertig
- Oszilloskop
Weitere Ressourcen

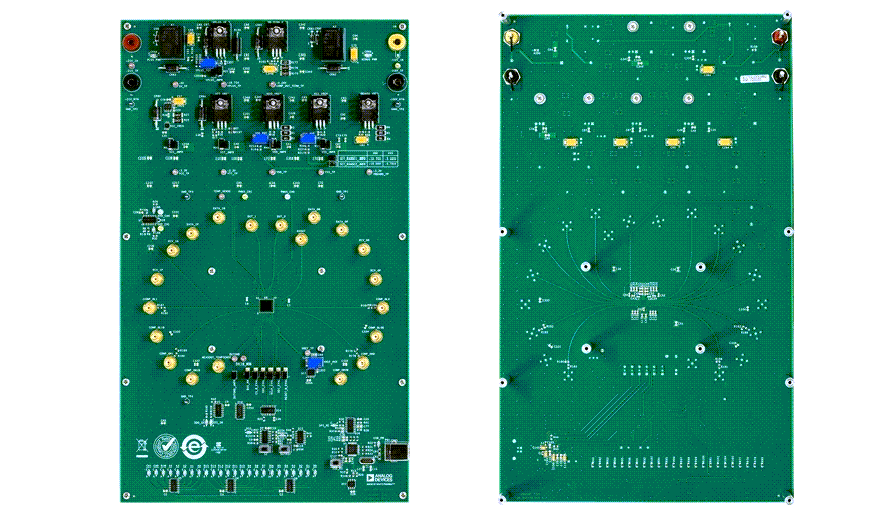

Layout
Veröffentlichungsdatum: 2023-10-06
| Aktualisiert: 2023-10-17
