Analog Devices Inc. EVAL-ADAQ4224-FMCZ Evaluierungsboard
Das EVAL-ADAQ4224-FMCZ Evaluierungsboard von Analog Devices ermöglicht eine schnelle und einfache Evaluierung des Betriebsverhaltens des ADAQ4224, einer 24-Bit-2-MS/s-μModule® -Data-Acquisition(DAQ)-System-in-Package(SiP)-Lösung. Dieses Evaluierungsboard kombiniert kritische passive Bauelemente und Signalverarbeitungsblöcke, die für ein optimales, präzises Betriebsverhalten erforderlich sind. Das EVAL-ADAQ4224-FMCZ Board kann über einen 160-poligen FMC- Steckverbinder direkt mit dem Digilent Zedboard verbunden werden. Dieses Evaluierungsboard enthält die erforderlichen Unterstützungsschaltungen für den Betrieb und die Steuerung des ADAQ4224 DAQ. Zu den typischen Applikationen gehören automatische Testgeräte, Anlagenautomatisierung, Prozesssteuerungen, medizinische Geräte, digitale Regelkreise und industrielle Instrumentierung.
Merkmale
- Ermöglicht eine schnelle und einfache Evaluierung des Betriebsverhaltens des ADAQ4224, einer 24-Bit-2-MS/s-μModule-Data-Acquisition(DAQ)-System-in-Package(SiP)-Lösung.
- On-Board-Spannungsreferenz und vollständige Leistungslösung
- Integrierte Taktquelle und Pegelumsetzer
- ACE-Software für Konfiguration und Datenanalyse (Zeit- und Frequenzbereich)
- FMC-LPC Systemplatinenanschluss Zedboard kompatibel
Applikationen
- Automatische Testgeräte
- Maschinenautomatisierung
- Prozesssteuerungen
- Medizinische und industrielle Instrumente
- Digitale Regelkreise
Lieferumfang Kit
- EVAL-ADAQ4224-FMCZ evaluierungsboard
- Micro-SD Speicherkarte (mit ADAPTER) mit Boot-Software für die Systemplatine und Linux-Betriebssystem
Blockdiagramm

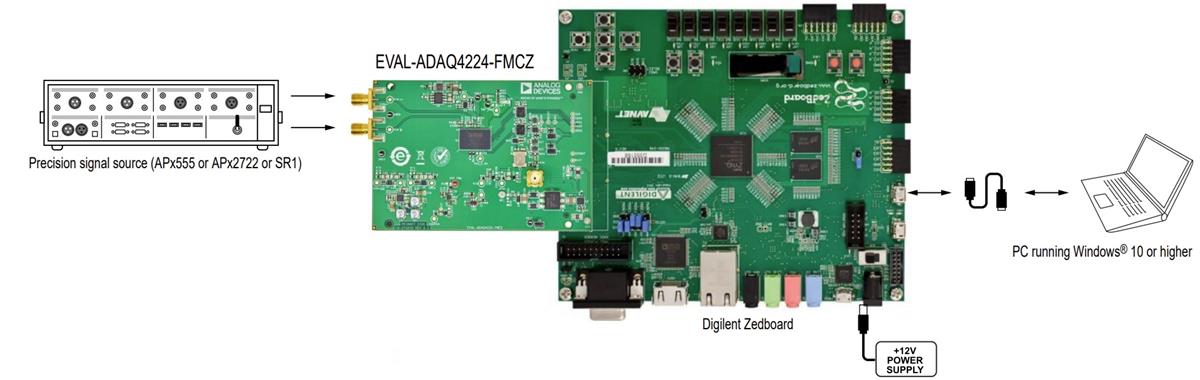

Einrichtung des Evaluation Board
Assoziierte DAQ
Analog Devices Inc. ADAQ4224 μModule-Datenerfassungslösung
Vereinfacht die Entwicklung von Präzisionsmesssystemen.
Veröffentlichungsdatum: 2025-01-16
| Aktualisiert: 2025-07-17
