Analog Devices Inc. EVAL-ADAQ23876FMCZ Evaluierungsboard
Das EVAL-ADAQ23876FMCZ Evaluation Board von Analog Devices Inc. ermöglicht eine vereinfachte Evaluierung der ADAQ23876-15-MSPS-, 16-bit-, Hochgeschwindigkeits-, Präzisions-μModule®-Datenerfassungslösungen. Die 16-Bit-Datenerfassungslösung ADAQ23876 ist ein präzises, schnelles μModul®, das den Entwicklungszyklus von Präzisionsmesssystemen verkürzt. Das EVAL-ADAQ23876FMCZ ist ein vielseitiges Werkzeug für eine Vielzahl von Applikationen und demonstriert die Leistungsfähigkeit der ADAQ23876 μModule.
Das ADI EVAL-ADAQ23876FMCZ Evaluierungsboard ist mit einer Hochgeschwindigkeits-Systemdemonstrationsplattform (SDP), der SDP-H1 (EVAL-SDP-CH1Z), über einen 160-poligen Anschluss verbunden.
Merkmale
- ADAQ23876 15 MSPS, 16-bit - μModule - Testplatine
- Vielseitige analoge Signalkonditionierungs-Schaltung
- On-Board-Referenz, LDO und Stromversorgungskreis
- PC-Software zur Steuerung und Datenanalyse der Zeit- und Frequenzebene
- Kompatibel mit der Systemdemonstrationsplattform (SDP-H1)
Erforderliche Ausrüstung
- PC mit Windows® 10 oder höher
- SDP-H1 (EVAL-SDP-CH1Z) Controllerboard
- Rauscharme Präzisions-Signalquelle (wie z. B. die SYS-2700-Baureihe)
- Standard-USB-A-zu-Mini-B-USB
- Bandpassfilter, geeignet für 18-Bit-Tests (Wert basiert auf der Signalfrequenz)
Software
- erforderlich
- ADAQ23876- oder ADAQ23878-ACE-Plugin
- SDP-H1-Treiber
Verwandte Produkte
Analog Devices Inc. ADAQ23876 16-Bit-Datenerfassungslösung
Präzises Hochgeschwindigkeits-μModule®, das den Entwicklungszyklus von Präzisionsmesssystemen reduziert
Dazugehöriges Controllerboard
Analog Devices Inc. EVAL-SDP-CH1Z Hochgeschwindigkeits-Controller-Board
Hochgeschwindigkeits-Controller-Board für die Systemdemonstrationsplattform (SDP) von Analog Devices.
Weitere Ressourcen
Blockdiagramm

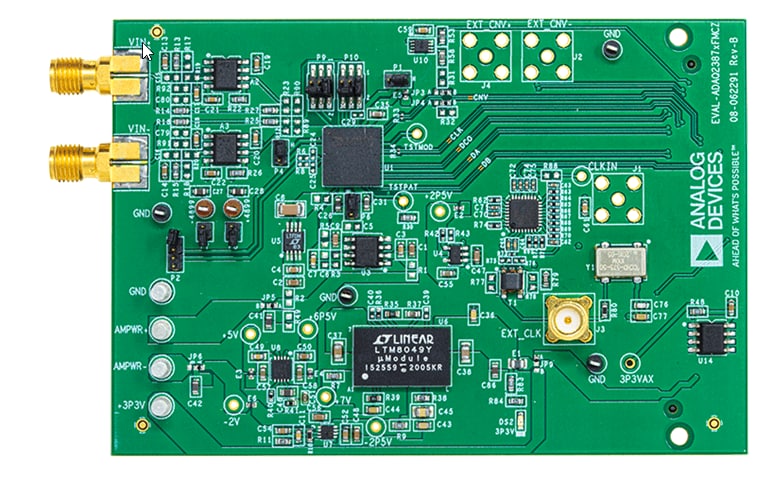

Vorderseitenansicht
Rückseitenansicht
Veröffentlichungsdatum: 2022-04-24
| Aktualisiert: 2022-06-29
