Analog Devices Inc. EVAL-ADA4099-1 Evaluierungsboard

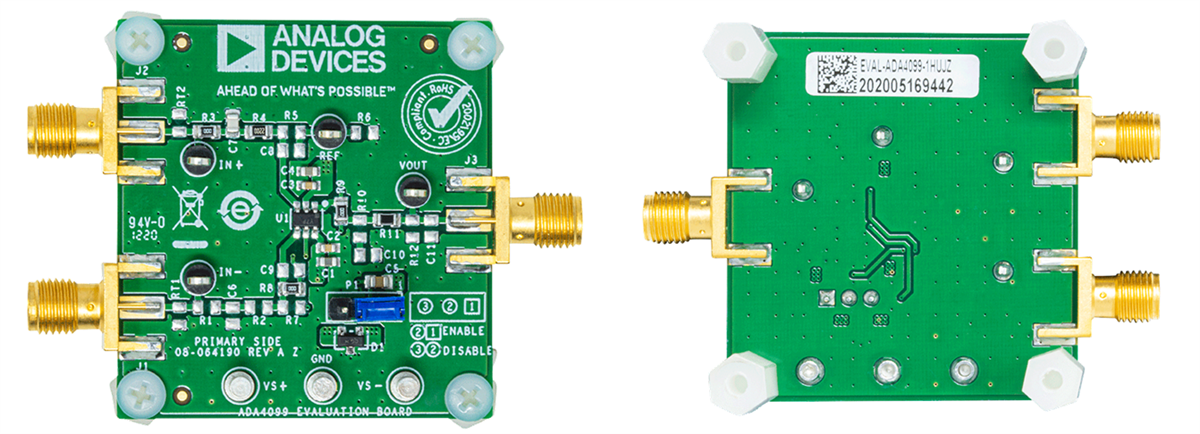

Das EVAL-ADA4099-1 Evaluierungsboard von ADI akzeptiert Edge-montierte SMA-Steckverbinder (Sub-Miniatur Version A, SMA) an den Ein- und Ausgängen für eine effiziente Verbindung zu Testgeräten oder anderen Schaltungen. Darüber hinaus sind Massentestpunkte als alternative Option für die Ein- und Ausgänge enthalten.

Die optimierte Massefläche, die Bauteilplatzierung und das Netzteil des EVAL-ADA4099-1 Evaluierungsboards ermöglichen eine maximale Flexibilität und Leistungsfähigkeit der Schaltung. Das Board kombiniert die Oberflächenmontage-Technologie (SMT) mit fast allen Bauelementen der 0805-Größe, um eine einfachere Installation und die Option zu liefern, diese bei Bedarf zu ersetzen und zu löten, mit Ausnahme der Bypass-Kondensatoren (C1 bis C4), die in 0603-Größen befestigt sind. Darüber hinaus verfügt das EVAL-ADA4099-1 über unbestückte Widerstands- und Kondensator-Pads, die dem Benutzer die Optionen und die Flexibilität zur Implementierung von verschiedenen Applikationsschaltungen und Konfigurationen bieten.
