Analog Devices Inc. EVAL-AD9213 ADC-Evaluierungsboards
Analog Devices Inc. EVAL-AD9213-ADC-Evaluierungsboards unterstützen die 10-GS/s- und 6-GS/s-Modelle des AD9213. Der AD9213 ist ein einzelner 12-Bit-Analog-Digital-Wandler (ADC) mit 10,25 GSPS und einer Eingangsbandbreite von 6,5 GHz. Der AD9213-10GEBZ unterstützt den AD9213 10-GS/s-HF-ADC und der AD9213-6GEBZ unterstützt den AD9213 6-GS/s-HF-ADC.
Das EVAL-AD9213 Evaluierungsdesign bietet alle erforderlichen Unterstützungsschaltungen, um den ADC in seinen verschiedenen Modi und Konfigurationen zu betreiben. Die Evaluierungsboards sind für die direkte Verbindung mit der ADS8-V1EBZ FPGA-basierten Datenerfassungskarte ausgelegt und ermöglichen Benutzern, erfasste Daten für die Analyse herunterzuladen. Die Gerätesteuerung und anschließende Datenanalyse kann mit dem ACE-Softwarepaket durchgeführt werden.
Merkmale
- Vollständig bestücktes Evaluierungsboard für die AD9213 Bauteilfamilie
- Breitband-Balun-angetriebener Eingang
- Eine einzige Softwareschnittstelle zur Gerätesteuerung und -analyse über ACE
- Keine externe Stromversorgung notwendig Verwendet 12-V-1-A- und 3,3-V-3-A-Netzteile vom FMC+-Steckverbinder auf der FPGA-Datenerfassungskarte ADS8-V1EBZ
Erforderliche Ausrüstung
- Signalgeneratoren
- Analoge Signalquelle
- Analoge Taktquelle
- Referenz-Taktquelle
- PC mit Windows®
- USB-Anschluss und Kabel zum Anschließen an einen PC
- AD9213 Evaluierungsboard
- AD9213 Reglerboard (liefert Strom an das ADC-Board)
- ADS8-V1EBZ FPGA-basierte Datenerfassungsboard mit Stromversorgung

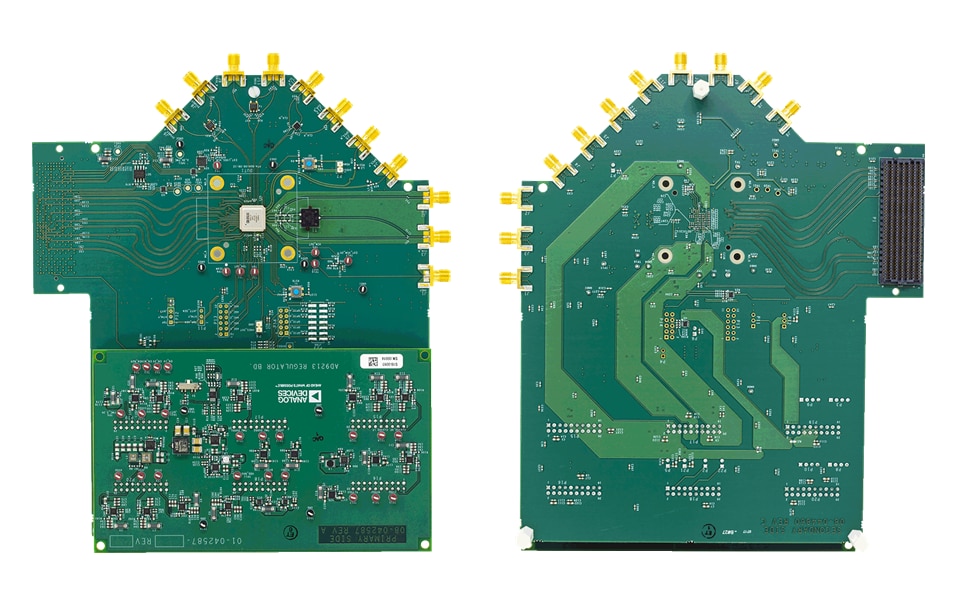

Layout der Vorder- und Rückseite
EVAL-AD9213 und ADS8-V1EBZ
