Analog Devices Inc. Evaluierungsboards für Instrumentenverstärker
Die Evaluierungsboards für Instrumentenverstärker von Analog Devices können verwendet werden, um mehrere Messverstärker von Analog Devices auszuwerten. Der Baustein EVAL-INAMP-RZ dient zur Evaluierung von Messverstärkern mit der Legacy-Pinbelegung. Dieses Board kann verwendet werden, um die Messverstärker AD8421, AD8422, AD8428, AD8429, AD8229, AD8227, AD8226, AD8228 und AD8221 zu evaluieren. Zusätzlich zum grundlegenden Anschluss am Operationsverstärker bieten Schaltungsoptionen dem Anwender die Möglichkeit, die Offsetspannung einzustellen, eine Ausgangsreferenz anzulegen oder Abschirmungstreiber mit vom Anwender bereitgestellten Bauteilen auszustatten.
Merkmale
- Plug-and-Play-Evaluierungsboard mit USB-Stromversorgung
- Flexible Stromversorgungsoptionen (USB oder extern DC-Quelle)
- Vorgesehene Anschlüsse für seitlich montierte Bananenstecker
- On-board-Referenz-Buffer
Applikationen
- Medizinische Messgeräte
- Präzise Datenerfassung
- Mikrofonvorverstärkung
- Vibrationsanalyse
- Anwendungen mit multiplexierten Eingängen – ADC-Treiber
- Industrielle Prozesskontrolle
- Dehnungsmessstreifen
- Transducer
- Kanalisolierte Systeme
- Tragbare Geräteausstattung
- Sensor-Schnittstelle
- Patientenüberwachung
- Bohrlochmessgeräte
- Datenerfassung unter rauen Umweltbedingungen
- Abgasmessungen
- Brückenverstärker
- Tragbare Datenerfassung
- Mehrkanalsysteme
- Waagschalen
- Brückenverstärker

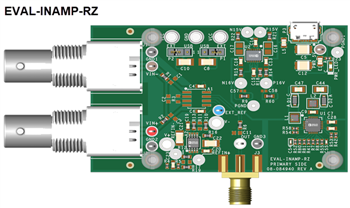

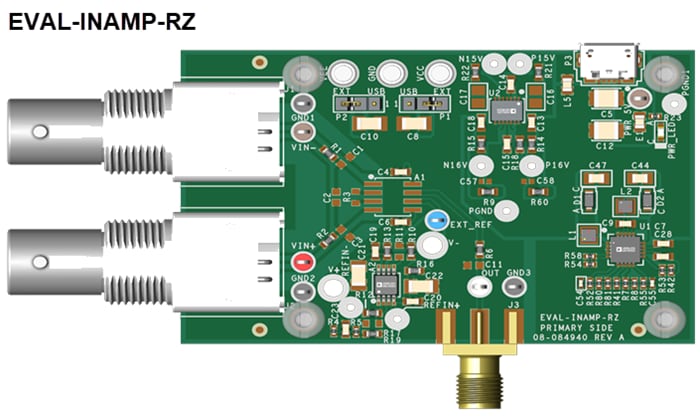

Board-Layouts
