Analog Devices Inc. EV-ADG7421FEBZ Evaluierungsboard
Das Analog Devices Inc. EV-ADG7421FEBZ Evaluierungsboard ermöglicht die Evaluierung des ADG7421F DPST-Schalters. Der ADG7421F Dual-Single-Pole-/Single-Throw-Schalter verfügt über einen Überspannungsschutz, einen Ausschaltschutz und eine Überspannungserkennung auf den Quellen-Pins.
Der ADG7421F ist in der Mitte des EV-ADG7421FEBZ Evaluierungsboards angelötet und 2-Drahtschraubklemmen werden an den einzelnen Quellen- und Drain-Pins angeschlossen. Drei Schraubklemmen dienen zur Stromversorgung des Bauteils. Eine vierte Klemme dient zur Bereitstellung einer benutzerdefinierten digitalen Spannung zur Versorgung der LED, die zur visuellen Anzeige des Fehlerstatus des Schalters angebracht ist.
Merkmale
- Versorgungsspannungen
- Dual-Versorgung: ±1,8 V bis ±2,5 V
- Einzelversorgung: 1,8 V bis 5,5 V
- An den Quellen-Pins gegen Überspannung geschützt
- Signalspannungen von bis zu -60 V und +60 V
- LED für visuelle Überspannungsanzeige
- Parallelschnittstelle mit 1,8-V-Logikschaltung kompatibel
Erforderliche Ausrüstung
- DC-Spannungsquelle
- ±2,5 V für Dual-Versorgung
- 5 V für Einzelversorgung
- Optionale digitale Spannungsquelle: 5 V
- Analoge Signalquelle
- Verfahren zur Spannungsmessung, wie z. B. digitaler Multimeter (DMM)
Dazugehörige Produkte
Analog Devices Inc. ADG7421F Dual-Single-Pole-/Single-Throw-Schalter
Verfügt über einen Überspannungsschutz, einen Ausschaltschutz und eine Überspannungserkennung an den Quellen-Pins.

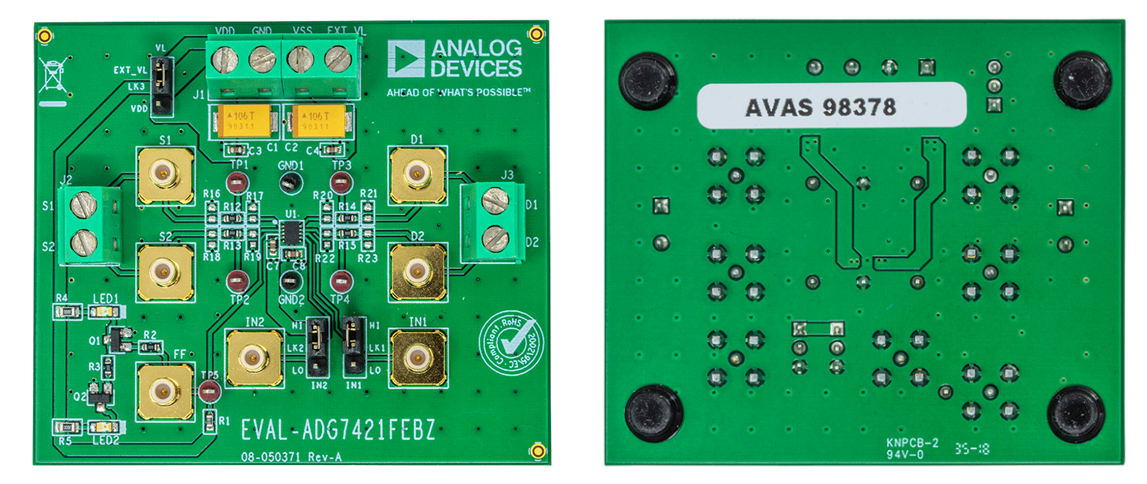

Vorder- und Rückseitenansicht

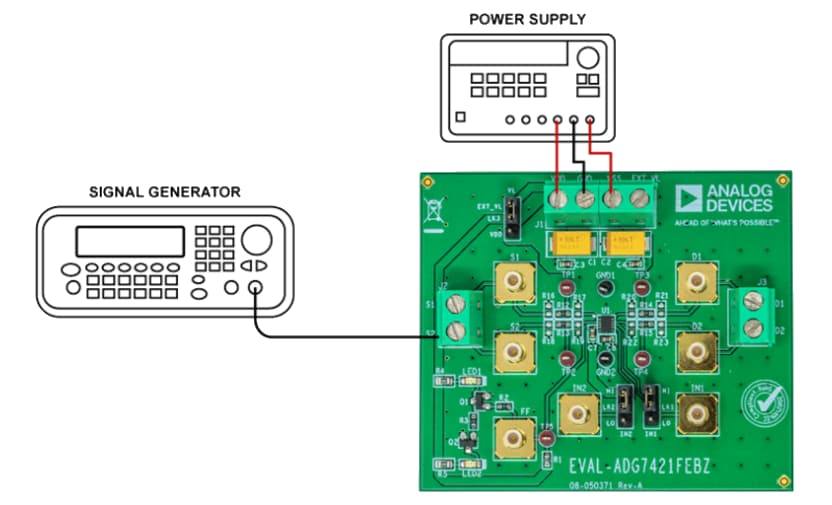

Einrichtung
Veröffentlichungsdatum: 2021-09-24
| Aktualisiert: 2022-03-11
