Analog Devices Inc. LT3942 DC3103A-Demonstrationsboard
Das Analog Devices Inc. LT3942 DC3103A-Demonstrationsboard ist eine Evaluierungsplattform für den LT3942 synchronen Abwärts-/Aufwärtswandler und LED-Treiber. Der LT3942 kann mit Eingangsspannungen, die oberhalb, unterhalb oder gleich der Ausgangsspannung sind, den Strom der LED-Kette bis auf 34 V regeln. Das proprietäre Steuerschema des Spitzen-Abwärts-Spitzen-Aufwärts-Strommodus ermöglicht einen einstellbaren und synchronisierbaren Festfrequenzbetrieb von 300 kHz bis 2 MHz oder einen internen Dreiecks-Frequenzspreizungsbetrieb von 25 % für eine niedrige EMI. Mit einem Eingang von 3 V bis 36 V, einem Ausgang von 0 V bis 36 V und nahtlosen rauscharmen Übergängen zwischen Betriebsregionen eignet sich der LT3942 hervorragend für LED-Treiberapplikationen in Automotive-, Industrie- und batteriebetriebenen Systemen.
Das DC3103A Demonstrationsboard von Analog Devices Inc. verfügt über einen vorinstallierten LT3942 in einem QFN-28-Gehäuse. Das Demonstrationsboard bietet eine Beispiel-Applikationsschaltung mit einer Ausgangsspannung von 12 V mit der Fähigkeit bis zu 1 A zu liefern, wenn die Eingangsspannung zwischen 7 V und 36 V liegt. Das Demonstrationsboard arbeitet weiterhin mit einer Eingangsspannung von nur 3 V mit reduzierter Ausgangsleistungsfähigkeit. Der DC3103A ist für eine Schaltfrequenz von 2 MHz mit deaktivierter Frequenzspreizungsmodulation (SSFM) vorkonfiguriert. Wenn aktiviert, passt die SSFM die Schaltfrequenz des LT3942 zwischen 2 MHz und 2,5 MHz für eine verbesserte EMI-Leistung an.
Das Board ist mit Keramikkondensatoren in der Nähe der PVIN- und PVOUT-Pins ausgelegt, um einen kompakten Hochfrequenz-Hotloop zu bilden. SMD-Pads sind verfügbar, um einen optionalen Ferritperlen-EMI-Filter sowohl am Eingang als auch am Ausgang von DC3103A zu installieren. Diese Filter, kombiniert mit einem ordnungsgemäßen Board-Layout und SSFM, können sowohl abgestrahlte als auch geleitete EMI wirksam reduzieren.
Merkmale
- Vorinstallierter LT3942 in einem QFN-28-Gehäuse
- Eingangsspannungsbereich: 3 V bis 36 V (VIN)
- Schaltfrequenz (fSW)
- SSFM aus: 2 MHz
- SSFM auf: 2 MHz bis 2,5 MHz
- Ausgangsspannung: 12 V (VOUT)
- Wirkungsgrad von bis zu 89% (Typ.)
- Vom Benutzer wählbare Modi
- Testpunkte für wichtige Signale
Dokumente
Unterstütztes Bauteil
Analog Devices Inc. LT3942 Synchroner Auf-/Abwärtswandler
Synchroner Auf-/Abwärts-LED-Treiber mit vier Schaltern, der den Strom der LED-Kette bis auf 34 V regeln kann.

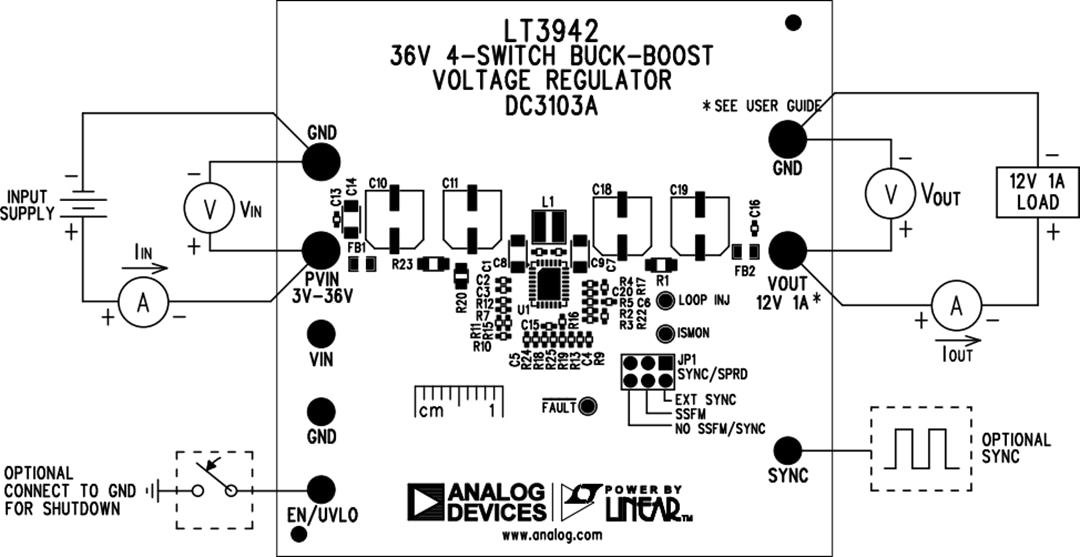

Testeinrichtung
