Analog Devices Inc. LTC6812-1 DC3036A-Demonstrationsboard

Das Analog Devices Inc. LTC6812-1 DC3036A-Demonstrationsboard ist eine Evaluierungsplattform für die LTC6812-1 15-Zellen-Batteriestapel-Überwachung. Der LTC6812-1 misst bis zu 15 in Reihe geschaltete Batteriezellen mit einem Gesamtmessfehler von weniger als 2,2 mV. Der Zellenmessbereich von 0 V bis 5 V macht den LTC6812-1 zu einer geeigneten Wahl für die meisten Batteriechemien. Mehrere LTC6812-1 Bauteile können in Reihe geschaltet werden, wodurch eine gleichzeitige Zellenüberwachung von langen Hochspannungs-Batteriesträngen ermöglicht wird. Der LTC6812-1 verfügt über eine isolierte serielle Zweidraht-Schnittstelle (isoSPI™) für eine HF-unempfindliche Hochgeschwindigkeits- und Langstrecken-Kommunikation.

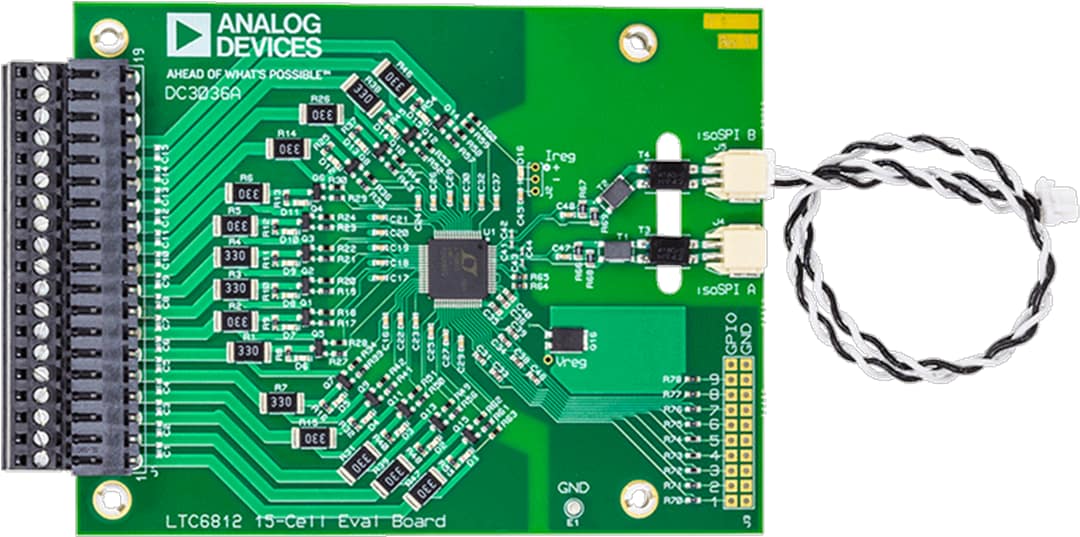

Das LTC6812-1 DC3036A-Demonstrationsboard von Analog Devices Inc. enthält einen vorbestückten LTC6812-1 in einem 64-Pin-eLQFP-Gehäuse. Mehrere Boards können über isoSPI verbunden werden, um eine lange Reihe von Zellen in einem Stapel zu überwachen. Darüber hinaus verfügt das DC3036A Demonstrationsboard über eine umkehrbare isoSPI, die einen redundanten Kommunikationspfad ermöglicht. Die PCB, Bauelemente und DuraClik-Steckverbinder sind für eine geringe EMI-Anfälligkeit und geringe Emissionen optimiert.

Der DC3036A kann mit einem PC kommunizieren, indem ein DC2792B Dual-isoSPI-Masterboard mit dem DC2026 Linduino® One Board verbunden wird. Das Linduino® One Board ist eine Arduino-kompatible Plattform, die einen Beispielcode zur Demonstration der Steuerung der LTC6812-1 15-Zellen-Batteriestapel-Überwachung bietet.Der DC2026 bietet eine isolierte USB-Verbindung zum PC, ein integriertes SPI-MISO-Leitungs-Pull-up zur ordnungsgemäßen Verbindung mit dem seriellen Datenausgang der Batteriestapel-Überwachung und eine einfache Bandkabelverbindung für die SPI-Kommunikation über den DC2792B 14-Pin-QuikEval™-J1-Steckverbinder. Das DC2792B Begleitboard bietet zwei SPI-isoSPI-Kanäle für einen umkehrbaren Betrieb.

Merkmale

Versorgungsspannung: 16,0 V bis 75,0 V V+; 50,0 V (typisch)
V+ zu C15-Spannung von mindestens -0,3 V
V+ zu C10-Spannung von max. 40,0 V
C11-Spannung von mindestens 2,5 V
C6-Spannung von mindestens 1,0 V
V_REG-Versorgungsspannung: 4,5 V bis 5,5 V; 5,0 V (typisch)
V_REF1 1. Referenzspannung, Nulllast von 3,0 V bis 3,3 V; 3,0 V typisch

V_REF2 2. Referenzspannung, 5k-Last zu V- von 2,992 V bis 3,008 V; 2,0 V (typisch)
V_BIAS I_BIAS Spannung von 1,9 V bis 2,1 V, READY/ACTIVE-Status; 2,0 V (typisch )
CPIN-Eingabebereich: 0,0 V bis 5,0 V
Maximale Zellzahl: 15
