Analog Devices Inc. LTC3310S Demonstrationsboards (DC2874A-A/b/c)
Die LTC3310S Demonstrationsboards (DC2874A-A/B/C) von Analog Devices Inc. demonstrieren den 10 A synchronen Niederspannungs-Silent-Switcher, der als Mehrphasen-Abwärtsregler ® 2,0 MHz, 3,3 V bis 1,2 V betrieben wird. Der DC2874A verfügt über drei Aufbauoptionen zur Bereitstellung einer zweiphasigen 20 A- (DC2874A-C) -, dreiphasigen 30 A- (DC2874A-B) — oder vierphasigen 40 A- (DC2874A-A) -Ausgangslösung. Der LTC3310S unterstützt einstellbare Ausgangsspannungen von 0,5 V bis VIN und Betriebsfrequenzen von 500 kHz bis 2,25 MHz im Mehrphasen-Betrieb.
Der DC2874A arbeitet im Pulse-Skipping-Modus und ermöglicht den Slave-Phasen zuerst das Schalten zu stoppen, bevor der Master damit beginnt, Impulse für einen besseren Niedrigstrom-Wirkungsgrad zu überspringen. Darüber hinaus verfügt der DC2874A über einen EMI-Filter zur Reduzierung von geleiteter EMI. Dieser EMI-Filter kann durch Anlegen der Eingangsspannung am VIN -EMI-Anschluss integriert werden.
Applikationen
- Automobil-Applikationen
- Always-on-Systeme
- Kaltstart
- Testanlagen
- Verteilte Versorgungsregelung
- Industrieapplikationen
- Prüf- und Messsysteme
- Medizinisches Equipment
- Signalverarbeitung
- Bildgebungs- und HF-Systeme

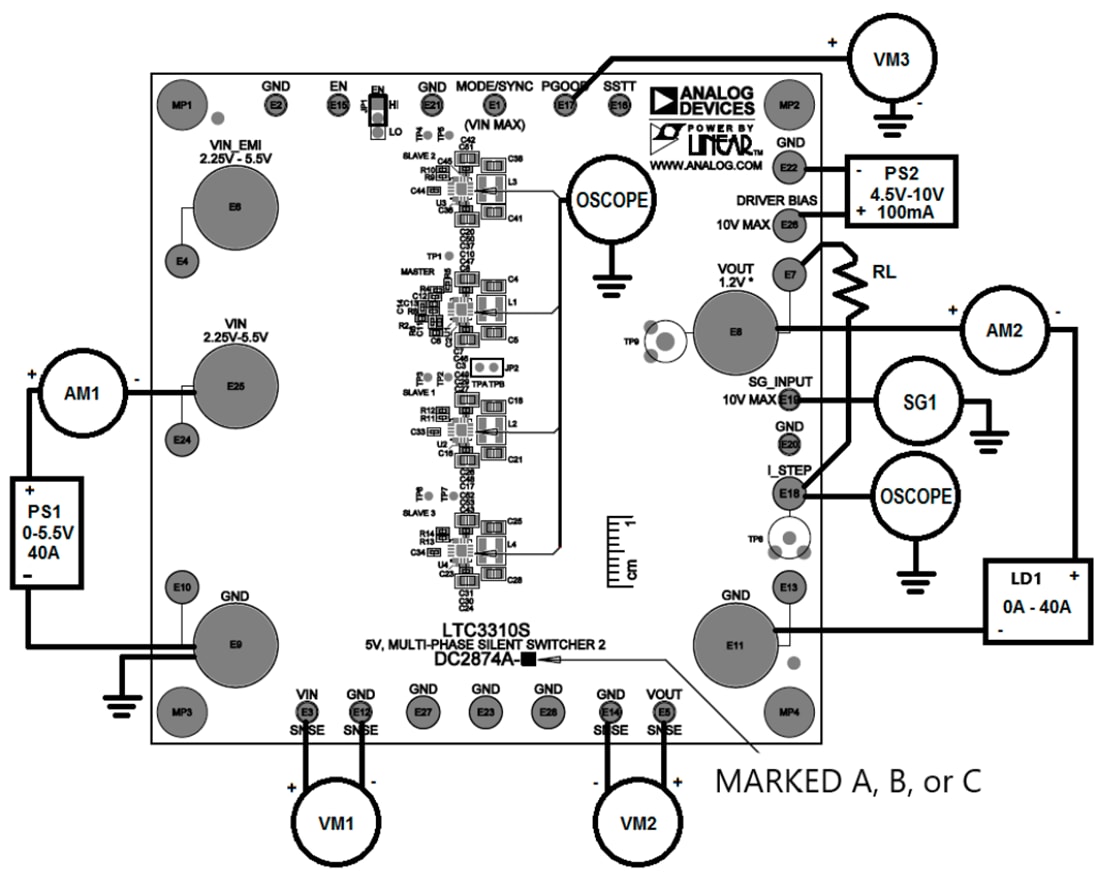

Testeinrichtung
Verwandtes Produkt
Analog Devices Inc. Silent Switcher 2 Regler
Liefert bei 2 MHz einen Wirkungsgrad von bis zu 95 % und extrem niedrige EMI/EMC-Emissionen.
Veröffentlichungsdatum: 2020-01-08
| Aktualisiert: 2024-08-16
