Analog Devices Inc. DC2798 Demonstrationsschaltung für denLTC7841

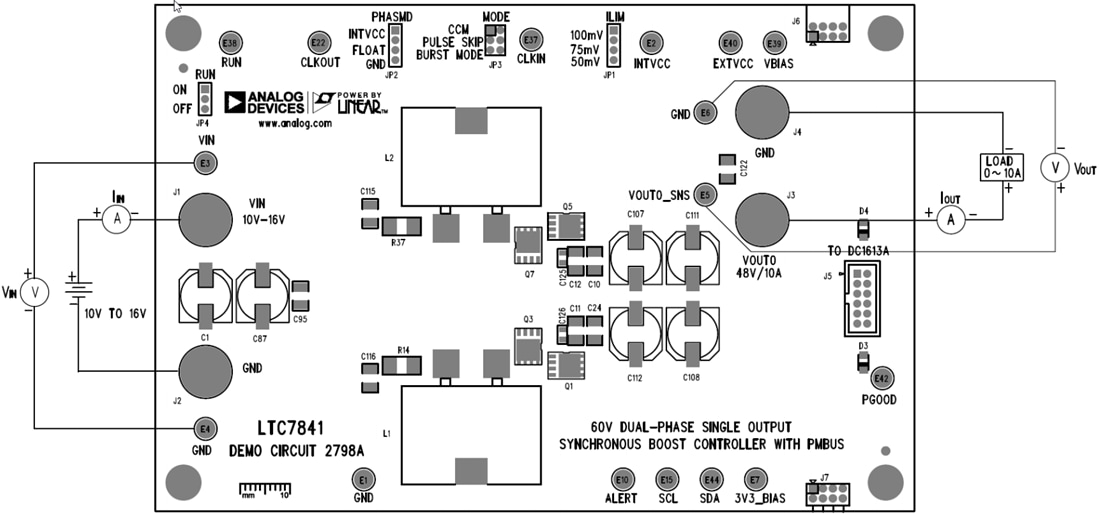

Die DC2798 Demonstrationsschaltung für den LTC7841 von Analog Devices ist ein zweiphasiger Hochspannungs-Aufwärtswandler mit Einfachausgang und einem Eingangsbereich von 10 V bis 16 V. Die Ausgangsspannung ist von V_IN bis 48 V einstellbar und der Ausgang kann einen maximalen Laststrom von 10 A liefern. Das Demonstrationsboard verfügt über einen LTC7841 Controller, der ein zweiphasiger 60-V-Aufwärtsregler mit Einfachausgang und digitalem Leistungssystemmanagement ist. Die DC2798A von Analog Devices kann bis zu Standardeinstellungen betrieben werden und erzeugt eine Leistung basierend auf dem Befehl der seriellen Bus-Kommunikation. Dadurch wird eine einfache Evaluierung des DC/DC-Wandlers ermöglicht. Durch das Herunterladen der GUI-Software LTpowerPlay^® auf einen PC herunter und das Verwenden des DC1613A I ²C-/SMBus-/PMBus-Dongles von ADI für die Verbindung zum Board, können die umfangreichen Leistungssystem-Managementfunktionen des Bauteils vollständig erkundet werden. Durch die LTpowerPlay wird dem Benutzer die Neukonfiguration des Bauteils während des Betriebs und die Anzeige der Telemetrie der Spannung, des Stroms, der Temperatur und des Fehlerzustands ermöglicht.
