Analog Devices Inc. DC2785A-B Demonstrationsboard für LTM4668A Regler
Das Analog Devices Inc. DC2785A-B Demonstrationsboard für LTM4668A Regler verfügt über einen Betriebseingangsspannungsbereich von 2,7 V bis 17 V. Dieses Demonstrationsboard bietet einen Ausgangsstrom von bis zu 1,2 A und die Ausgangsspannung kann von 1,8 V bis zu 5 V programmiert werden. Das DC2785A-B Board enthält und evaluiert den LTM®4668A µModule®-Quad-1,2-A-Abwärtsregler mit hohem Wirkungsgrad. Dieser Regler ist ein vollständig ausgestatteter DC/DC-Punktlastregler in einem thermisch verbesserten BGA-Gehäuse von 6,25 x 6,25 x 2,1 mm.
Merkmale
- Evaluiert einen LTM®4668A µModule®-Quad-1,2-A-Abwärtsregler mit hohem Wirkungsgrad
- Eingangsspannungsbereich: 2,7 V bis 17 V
- 1,2 A Ausgangsstrom
- Programmierbare Ausgangsspannung: 1,8 V bis 5 V
- Bietet einen hohen Wirkungsgrad/eine hohe Dichte und eine kostengünstige Lösung
- Hoher Wirkungsgrad von 89,2 %
- Betriebsfrequenz: 2,25 MHz

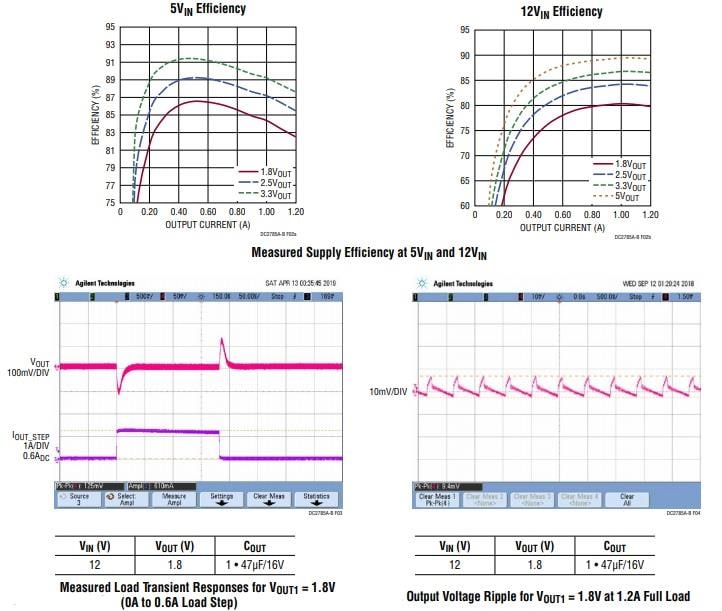

Leistungswellenformen
Tools für die Evaluierung von
Analog Devices Inc. LTM4668A/LTM4668 Quad-µModule®-DC/DC-Regler
Die Abwärts-Bauteile enthalten Ausgänge, die in einem Array mit einer Leistung von bis zu 4,8 A parallelgeschaltet werden können.
Verwandte Produkte
Analog Devices Inc. DC2785A-A Demonstrationsboard für LTM4668
Verfügt über einen Betriebseingangsspannungsbereich von 2,7 V bis 17 V und kann einen Ausgangsstrom von bis zu 1,5 A liefern.
