Analog Devices Inc. DC2733A Demonstrationssystem für den LTC4249

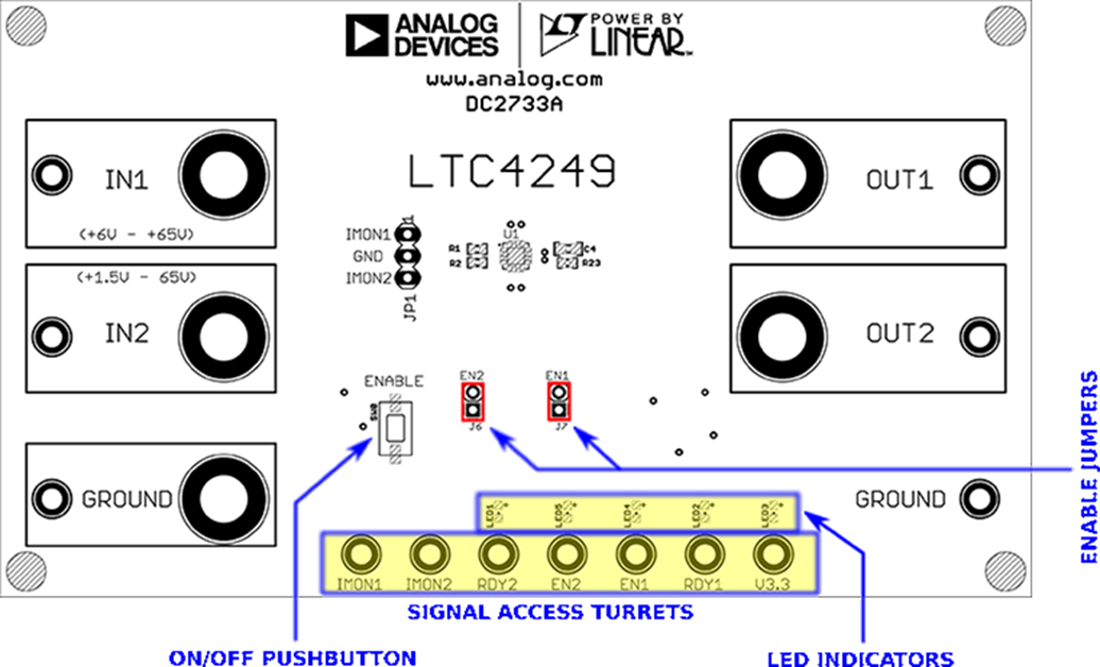

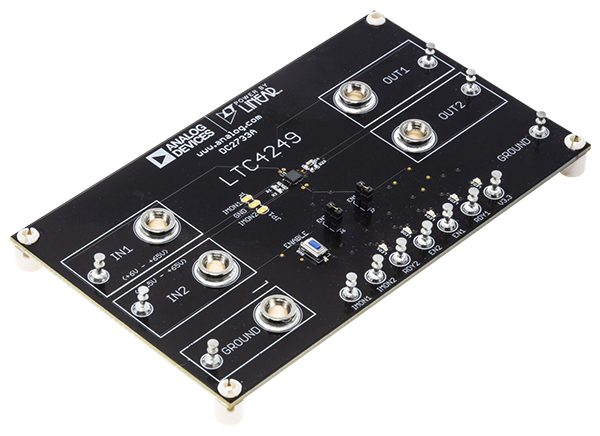

Das Analog Devices Inc. DC2733A Demonstrationssystem ist für den LTC4249 ausgelegt. Der LTC4249 ist ein dualer elektronischer 65-V-Leistungsschalter (ECB), der mit Stromwächtern geliefert wird. Der LTC4249 bietet duale unabhängige 1,2-A-, 75-mΩ-Leistungsschalter, die unabhängig voneinander arbeiten oder parallel zusammenarbeiten können. Jeder Leistungsschalterkanal verfügt über seine eigenen Freigabe-, Bereitschafts- und IMON-Pins. Das DC2733A Demonstrationsboard von Analog Devices Inc. bietet Zugang zu beiden Kanälen des LTC4249, einschließlich der unabhängigen RDY- und IMON-Ausgänge und der EN-Eingänge. Widerstände an den IMON-Pins legen die Schwellenwerte für Leistungsschalter sowie die IMON-Strom-zu-Spannungs-Gains fest. Der IC bezieht Strom vom IN1-Eingang.
