Analog Devices Inc. LT3966 DC2630A-Demonstrationsboard
Das Analog Devices Inc. LT3966 DC2630A-Demonstrationsboard bietet ein bewährtes Design zur Evaluierung der LT3966 Quad-LED-Aufwärtstreiber. Der LT3966 Quad-LED-Aufwärtstreiber ist ein monolithischer Vierkanal-Aufwärtstreiber mit I2C-Programmierbarkeit und einem On-Board-Analog-Digital-Wandler (ADC). Jeder Kanal bietet einen 60-V-Strommodus-Aufwärtswandler mit einem internen 1,6-A-DMOS-Leistungsschalter sowie internen und externen Analog- und PWM-Verdunkelungsfunktionen.
Das LT3966 DC2630A-Demonstrationsboard von Analog Devices Inc. verfügt über eine Betriebsfrequenz von 2 MHz mit vier Kanälen, die LED-Ketten mit verschiedenen Strom-, Spannungs- oder Verdunkelungsverhältnissen betreiben können. Jeder Kanal wird unabhängig über I2C-Kommunikationen oder analoge Eingänge gesteuert. Der DC2630A kann durch Änderung der ADDR-Pin-Einstellungen für den Betrieb in einem der beiden Modi konfiguriert werden. Der DC2630A bietet Schutzfunktionen gegen Ausgangsüberstrom sowie Überspannungsereignisse und meldet offene und kurze LED-Fehlerereignisse durch Verriegelung eines Alarm-Pins. Im I2C-Modus verfügt das Bauteil über Fehler, die aktiviert oder deaktiviert werden können. Eine DC2026C Linduino® One-Demonstrationsschaltung wird zur Verbindung mit dem Board verwendet, indem sie direkt mit einem QuikEval™-Bandkabel verbunden wird und einen Befehlszeilen-Schnittstellencode bereitstellt.
Weitere Ressourcen
Verwandte Produkte
Analog Devices Inc. LT3966 Quad-LED-Aufwärtstreiber
Monolithischer Vierkanal-LED-Aufwärtstreiber mit I2C-Programmierbarkeit und einem On-Board-ADC.
Dazugehöriges Demonstrationsboard
Analog Devices Inc. Linduino® One (DC2026)
Arduino Uno-kompatibles Demonstrationsboard, das für die Verbindung mit QuikEval™ Evaluierungsboards ausgelegt ist.

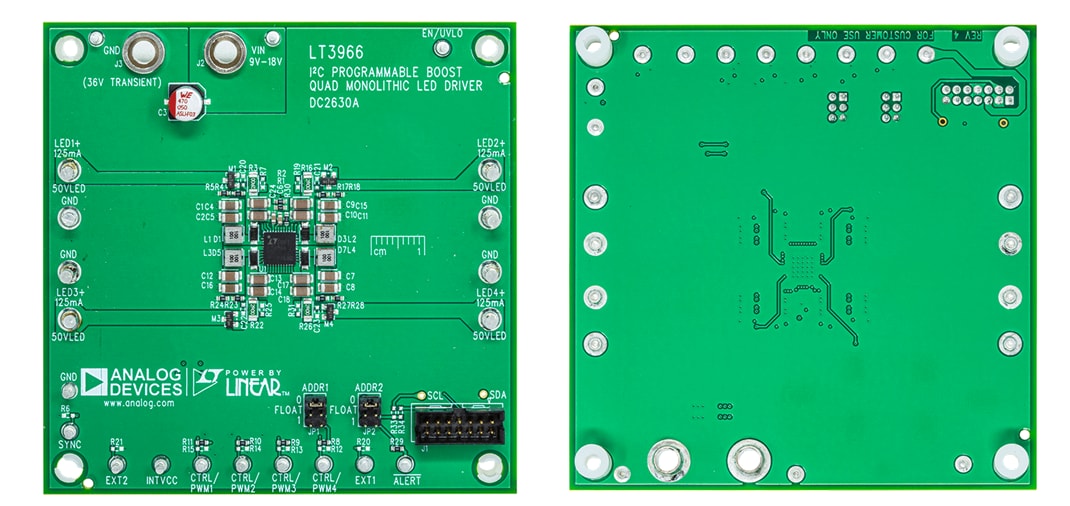

Layout
Testeinrichtung
