Analog Devices Inc. DC2423A Demoboards

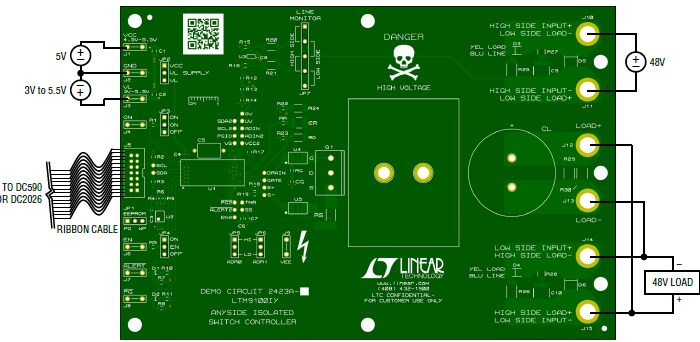

Analog Devices DC2423A Demonstrationsboards ermöglichen es Designern, die Funktionen und das Betriebsverhalten der LTM9100 isolierten Anyside™ μModule® Controller zu evaluieren. Die DC2423A Demonstrationsboards verfügen über die 2423A Demonstrationsschaltung mit dem LTM9100 Controller entweder in einer typischen 48V-Applikation (-A) oder in einer 380V-Hochspannungsapplikation (-B). Designer können die Boards abhängig vom Anschluss der externen Versorgung und Last zu den Bananenbuchsen entweder für den High-Side- oder Low-Side-Betrieb konfigurieren. Die LEDs der Boards zeigen das Vorhandensein von Eingangs- und Ausgangsspannungen an. Die DC2423A Demonstrationsboards bieten Schutz an den GATE- und SENSE-Pins im Falle einer MOSFET-Beschädigung.
