Analog Devices Inc. DC1435 Demonstrationsschaltung
Die Analog Devices Inc. DC1435 Demonstrationsschaltung ist ein Dual-Ausgangsregler, der aus zwei Konstantfrequenz-Abwärtswandlern besteht. Diese Demonstrationsschaltung basiert auf dem LTC3615 monolithischen, synchronen Zweikanal-Abwärtsregler. Die DC1435 Demonstrationsschaltung wird von einem Eingangsspannungsbereich von 2,25 V bis 5,5 V betrieben, wobei jeder Regler einen Ausgangsstrom von bis zu 3 A liefern kann. Diese Demonstrationsschaltung arbeitet im Burst Mode™, Pulse-Skipping- oder erzwungenen ununterbrochenen Modus. Das DC1435 Demo-Board ist eine ideale Schaltung für Industrie- oder verteilte Stromversorgungs-Applikationen.
Merkmale
- Basiert auf dem LTC3615 synchronen 3-A-Dual-Abwärtswandler mit 4 MHz
- Eingangsspannungsbereich: 2,25 V bis 5,5 V
- 3 A Ausgangsleistung von jedem Regler
- Wirkungsgrad von 90 %
- Betriebsfrequenzbereich von 400 kHz bis 4 MHz (2,25 MHz Schaltfrequenz, wenn der RT-Pin mit INTVCC verbunden ist)
- Wird im Burst Mode™, Pulse-Skipping- oder erzwungenen ununterbrochenen Modus betrieben

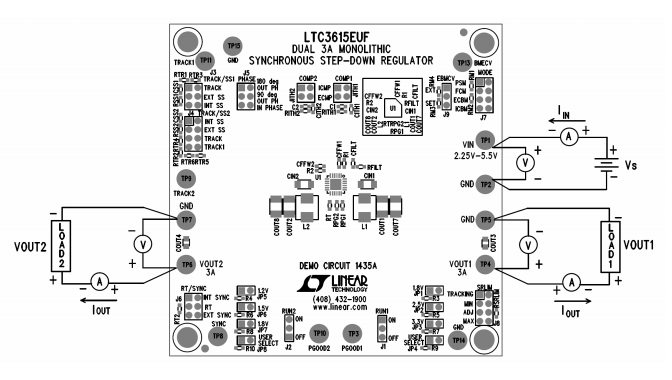

Korrekte Einrichtung der Messausrüstung
Wirkungsgrad-Diagramm
