Analog Devices Inc. ADuM5401x Vierkanal-Digital-Isolatoren
Analog Devices Inc. ADuM5401x Vierkanal-Digital-Isolatoren mit integrierten und isolierten isoPower®-DC/DC-Wandlern. Basierend auf der iCoupler®-Technologie liefert dieser DC/DC-Wandler bei einer 5-V-Eingangsversorgung eine geregelte isolierte Leistung von bis zu 500 mW bei entweder 5 V oder 3,3 V.
Merkmale
- isoPower-integrierte und isolierte DC/DC-Wandler
- Regulierter 5-V- oder 3,3-V-Ausgang
- Ausgangsleistung von bis zu 500 mW
- Vier DC-zu-25-MBit/s-Signalisolationskanäle
- 16-Pin-SOIC-Gehäuse mit 7,6 mm Kriechstrecke
- Max. Betriebstemperatur: 105 °C
- > 25 kV/μs Hohe flüchtige Gleichtaktsicherheit
- Sicherheitszertifizierungen und behördliche Genehmigungen:
- UL-Zulassung
- 2.500 Vrms für eine Minute pro UL 1577
- CSA Component Acceptance Notice 5A
- VDE-Konformitätszertifikat:
- IEC 60747-5-2 (VDE 0884, Teil 2)
- VIORM = 560 V Spitze
- UL-Zulassung
Applikationen
- RS-232-/RS-422-/RS-485-Schnittstellen-Transceiver
- Industrie-Feldbus-Isolierung
- Stromversorgung, Inbetriebnahme-Vorspannung und Gate-Antriebe
- Isolierte Sensor-Schnittstellen
- Industrie-SPS

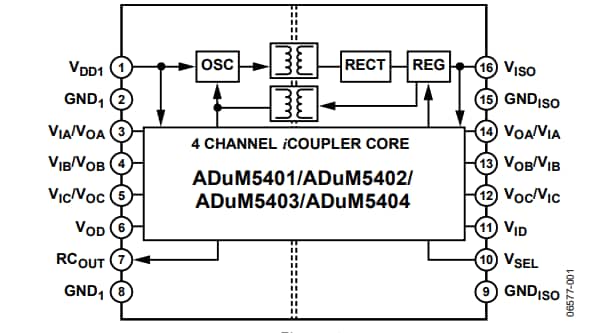

ADuM5401 Blockdiagramm
ADuM5401 Abmessungen
