Analog Devices ADuM4135

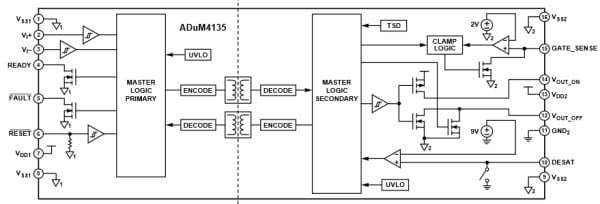

Isolierter Hochspannungs-IGBT-Gate-TreiberDer ADuM4135 isolierte Hochspannungs-Gate-Treiber von Analog Devices ist ein optimierter Einkanal-Gate-Treiber für isolierte bipolare Gate-Transistoren (IGBTs). Der ADuM4135 ist mit der iCoupler®-Technologie von Analog Devices ausgestattet und bietet Isolation vom Eingangssignal und Ausgangs-Gate-Antrieb. Der ADuM4135 Gate-Treiber enthält eine Miller-Klemme, die eine robuste IGBT-Ausschaltung mit einer Einzelschienenversorgung bietet, wenn die Gate-Spannung unter 2 V fällt. Entwicklern wird die Möglichkeit für eine unipolare oder bipolare Sekundärversorgung mit oder ohne Miller-Klemme geboten. Die Chip-Scale-Transformatoren bieten eine isolierte Kommunikation der Steuerungsinformation von den Hochspannungs- und Niederspannungsbereichen des Chip. Dedizierte Ausgänge ermöglichen ein Zurücklesen der Informationen über den Chip-Status. Unter Berücksichtigung der geläufigen IGBT-Schwellwerte, wurde der sekundäre UVLO auf 11V eingestellt. Ein integrierter Entsättigungserkennungsschaltkreis schützt vor einem Hochspannungs-, Kurzschluss-IGBT-Betrieb. Der Entsättigungsschutz des Geräts beinhaltet geräuschdämpfende Funktionen wie z. B. eine Maskierungszeit von 300ns nach einem Schaltereignis, um Spannungsspitzen beim erstmaligen Einschalten zu verdecken. Durch die interne 500µA Stromquelle des ADuM4135 ist nur eine geringe Anzahl Komponenten erforderlich. Der interne Blindschalter ermöglicht jedoch das Hinzufügen einer externen Stromquelle, falls eine höhere Geräuschimmunität erforderlich ist. |
