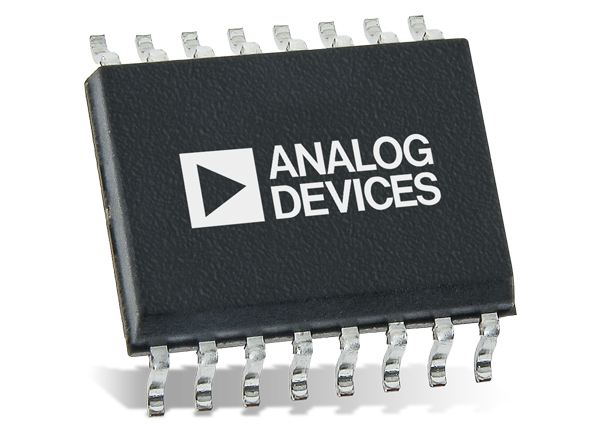

Analog Devices Inc. ADuM3223/ADuM4223 Isolierte Halbbrückentreiber

Analog Devices ADuM3223/ADuM4223 Isolierte Präzisions-Halbbrücken-Gate-Treiber sind zur Verbesserung der Leistung ausgelegt und erfüllen die Sicherheitsanforderungen von Applikationen wie Schaltnetzteile, Solarwechselrichter und Motorsteuersysteme. Die Verwendung der ADuM3223/ADuM4223 isolierten Präzisions-Halbbrücken-Gate-Treibern ermöglicht Entwicklern eine zuverlässige Kontrolle über die Schalteigenschaften von IGBT/MOSFET-Konfigurationen in einer großen Auswahl von positiven oder negativen Schaltspannungen.

Der ADuM3223-Gate-Treiber bietet 3 kVrms Isolation in einem schmalen SOIC-Gehäuse, während der ADuM4223-Gate-Treiber 5 kVrms verstärkte Isolation in einem breiten SOIC-Gehäuse bietet. Die Geräte arbeiten mit einer Eingangsspannung von 3,3 V bis 5,5 V und haben einen Spitzenausgangsstrom von 4 A. Der Eingangsspannungsbereich von 3,3 V bis 5,5 V ermöglicht die Kompatibilität der Bauteile mit Niederspannungssystemen. Die isolierten Gate-Treiber ADuM3223/ADuM4223 bieten zudem eine Laufzeitverzögerung von weniger als 55 ns und eine Verzögerung von weniger als 5 ns, wodurch die Geräte bis zu viermal schneller sind als Geräte mit Optokoppler-Technologie.

Merkmale

  • 4 A Ausgangsstromspitze
  • High-Side oder Low-Side relativ zu Eingang: 537 VSPITZE
  • High-Side oder Low-Side differenziell: 800 VSPITZE
  • Hochfrequenzbetrieb: max. 1 MHz
  • 3,3 V bis 5 V CMOS-Eingangslogik
  • 4,5 V bis 18 V Ausgangsantrieb
  • UVLO bei 2,5 V VDD1
  • ADuM3223A/ADuM4223A UVLO bei 4,1 V VDD2
  • ADuM3223B/ADuM4223B UVLO bei 7,0 V VDD2
  • ADuM3223C/ADuM4223C UVLO bei 11,0 V VDD2
  • 54 ns maximale Isolator- und Treiberverteilungsverzögerung
  • 5 ns maximale Kanalanpassung
  • CMOS-Eingangslogikebenen
  • Hohe flüchtige Gleichtaktsicherheit: >25 kV/μs
  • Verbesserte ESD-Leistung auf Systemebene gemäß IEC 61000-4-x
  • Hoher Sperrschichttemperaturbetrieb: 125°C
  • Thermischer Shutdown-Schutz Standard-Niedrigausgang
  • Qualifiziert für Automobil-Applikationen
  • UL-Zulassung für UL 1577
  • 3000 Vrms für 1 Minute langes SOIC-Gehäuse (ADuM3223)
  • 5000 Vrms für 1 Minute langes SOIC-Gehäuse (ADuM4223)
  • CSA Component Acceptance Notice 5 A
  • VDE-Konformitätszertifikat
  • DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
  • VIORM = 560 VSpitze (Adum3223)
  • VIORM = 849 VSpitze (adum4223)

Applikationen

  • Schaltnetzteile
  • Isolierte IGBT/MOSFET-Gate-Treiber
  • Industrielle Wechselrichter
  • Automobil

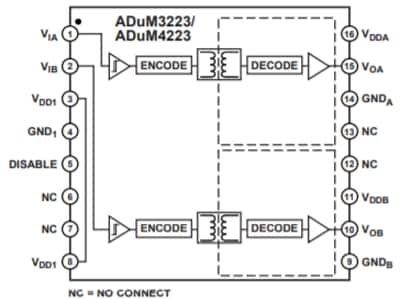

Funktionales Blockdiagramm

Blockdiagramm - Analog Devices Inc. ADuM3223/ADuM4223 Isolierte Halbbrückentreiber
