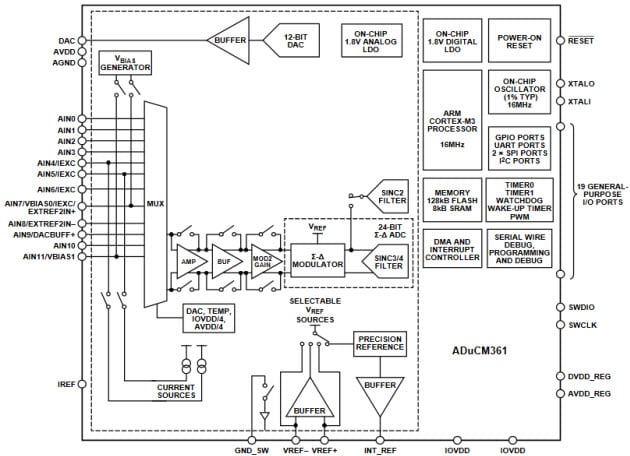

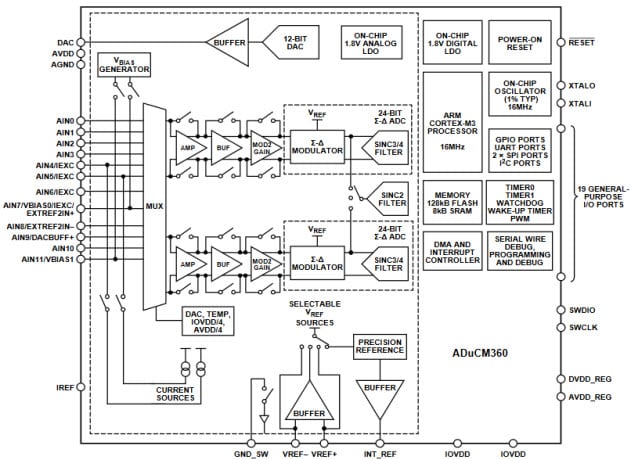

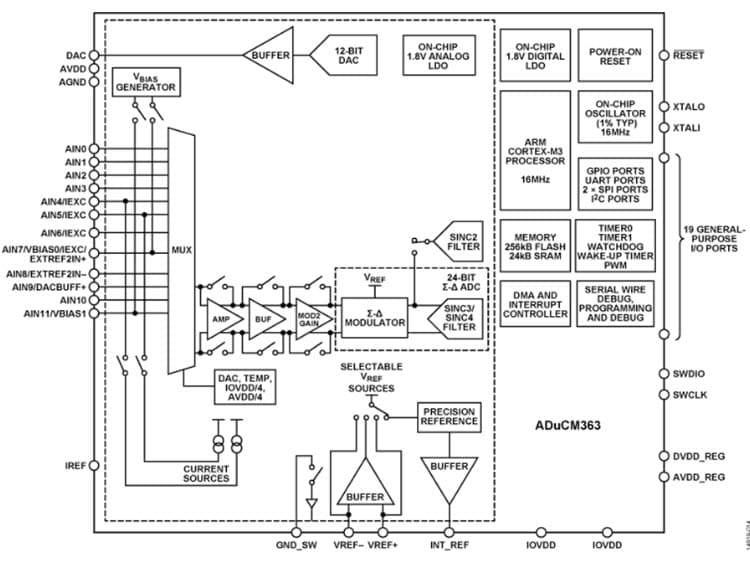

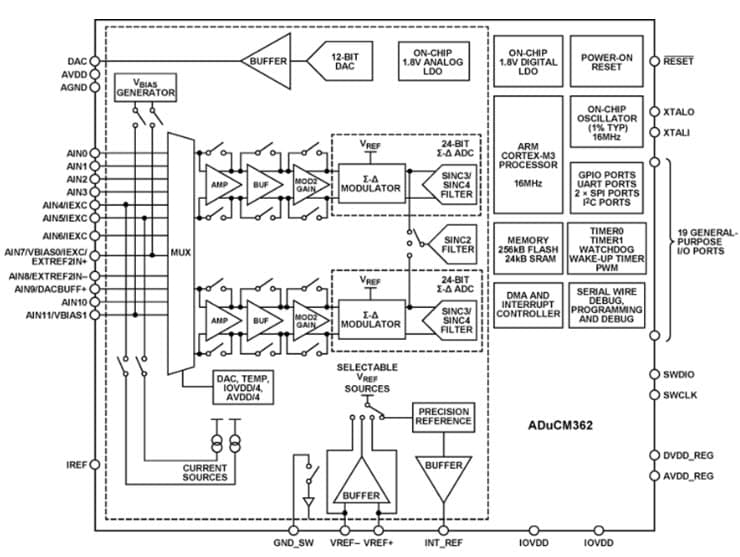

Übersicht Analog Devices ADuCM36x Mikrocontroller (MCUs) bieten ein vollständig integriertes 3,9 kSPS 24-Bit Datenerfassungssystem. Die ADuCM360/ADuCM361 Mikrocontroller vereinen eine hohe Leistung, Sigma-Delta-(Σ-Δ)-Analog-Digital-Wandler (ADCs), einen 32-Bit-ARM Cortex™-M3-Prozessor, einen 128kB Flash/EE-Speicher und 8 kB SRAM auf einem einzigen Chip. Außerdem enthält der ADuCM36x einen 32-kHz-On-Chip-Oszillator und einen integrierten 16-MHz-Hochfrequenz-Oszillator. Der ADuCM361 verfügt nur über einen 24-Bit Σ-Δ-ADC (ADC1). Der ADuCM360 enthält einen dualen 24-Bit Σ-Δ-ADC (ADC0 und ADC1). Alle weiteren Funktionen sind gleich. Der ADuCM360 ist direkt mit externen Präzisionssensoren in verdrahteten und batteriebetriebenen Anwendungen verbunden. Betrieb mit geringem Stromverbrauch
Entwickler können den Mikrocontroller in einem normalen Betriebsmodus, der einen Stromverbrauch von 290μA/MHz (einschließlich Flash/SRAM IDD) bietet, konfigurieren. Der normale Betriebsmodus bietet einen Stromverbrauch von insgesamt 1 mA, wenn alle Peripheriegeräte aktiv sind. Durch ihren geringen Stromverbrauch eignen sich die ADuCM36x Mikrocontroller ideal für den Betrieb von batteriebetriebenen Applikationen, bei denen ein Betrieb mit geringem Stromverbrauch unerlässlich ist.
Analoger Eingang/Ausgang - Duale 24-Bit- ADCs (ADuCM360)
- Einzelner 24-Bit ADC (ADuCM361)
- Programmierbare ADC-Ausgangsrate (3,5Hz bis 3,906kHz)
- Simultane Rauschunterdrückung von 50Hz/60Hz
- Bei 50SPS kontinuierlichem Umwandlungsmodus
- Bei 16,67SPS Einzel-Umwandlungsmodus
- Flexibler Eingangs-Mux für die Eingangskanalauswahl beider ADCs
- Zwei 24-Bit Mehrkanal- ADCs (ADC0 und ADC1)
- 6 differentielle oder 11 einendige Eingangskanäle
- 4 interne Kanäle für die Überwachung des DAC, Temperatursensors, IOVDD/4, und AVDD/4 (nur ADC1)
- Programmierbare Verstärkung (1 bis 128)
- RMS-Rauschen: 52nV bei 3,53Hz, 200nV bei 50Hz
- Programmierbare Sensorerregerstromquellen
- Präzise On-Chip-Spannungsreferenz
- Einzelner 12-Bit Spannungsausgangs-DAC
- NPN-Modus für 4mA bis 20mA Schleifenanwendungen
Mikrocontroller - ARM Cortex-M3 32-Bit Prozessor
- Serial Wire Debug und Download
- Interner Uhrenquarz für Wake-up-Timer
- 16MHz-Oszillator mit 8-fach programmierbarem Teiler
Speicher - Schaltungsinterne Debug-/Download-Funktion über serielles Kabel und UART
Leistung - Versorgungsspannungsbereich: 1,8V bis max. 3,6V
- Stromverbrauch, Mikrocontroller im Aktiv-Modus
- Verbrauch des Kerns: 290μA/MHz
- Gesamtstromverbrauch des Systems von 1,0mA mit Kernbetrieb bei 500kHz
- Stromverbrauch im Abschaltmodus: 4μA (Wake-up-Timer aktiv)
On-Chip Peripheriegeräte - UART, I²C und 2 × SPI serieller I/O
- 16-Bit PWM-Controller mit 6 Ausgangskanälen
- 19-poliger GPIO-Port mit mehreren Funktionen
- 2 Mehrzweck-Timer
- Wake-up-Timer/Watchdog-Timer
- Mehrkanal-DMA und Unterbrechungssteuerung
Gehäuse- und Temperaturbereich - 48-Pin, 7mm × 7mm LFCSP
- Ausgelegt für den Betrieb bei −40°C bis +125°C
Development Tools - Kostengünstiges QuickStart-Entwicklungssystem
- Drittanbieter-Compiler und Emulator-Tool-Unterstützung
- Mehrere Funktionssicherheitsmerkmale für eine verbesserte Diagnose
Applikationen - Industrielle Automatisierung und Prozesssteuerung
- Intelligentes Präzisionsmesssystem
- 4mA bis 20mA intelligente Stromschleifen-Sensorsysteme
- Medizinische Geräte, Patientenüberwachung
|
