Analog Devices Inc. ADRF5532 Empfänger-Frontends

Die Empfänger-Frontends ADRF5532 von Analog Devices sind integrierte HF-Frontend-Multichip-Module, die für TDD-Applikationen (Time Division Duplex, TDD) ausgelegt sind. Der ADRF5532 enthält einen rauscharmen Verstärker (LNA) und einen Hochleistungs-Silizium-SPDT-Schalter (Single-Pole Double-Throw, SPDT).

Im Empfangsbetrieb bei 2,6 GHz liefert der LNA einen niedrigen Rauschfaktor (NF) von 1,2 dB und eine hohe Verstärkung von 35,5 dB mit einem Eingangsschnittpunkt der dritten Ordnung (IIP3) von -4 dBm. Im Sendebetrieb liefert der Schalter eine niedrige Einfügungsdämpfung von 0,7 dB und verarbeitet eine durchschnittliche LTE-Leistung (Long-Term Evolution, LTE) von 36,5 dBm. Dieser Betrieb ermöglicht einen Betrieb über die gesamte Lebensdauer (8 dB Spitzen-zu-Durchschnittsverhältnis (PAR)) und 39 dBm für einen LNA-Schutzbetrieb mit Einzelereignis (< 10 Sek.).

Der ADRF5532 von ADI wird von 2,3 GHz bis 2,7 GHz in einem RoHS-konformen, kompakten 5 mm x 3 mm, 24-poligen LFCSP-Gehäuse betrieben.

Merkmale

  • Integriertes HF-Frontend
    • LNA und Hochleistungs-Silizium-SPDT-Schalter
    • On-Chip-Vorspannung und -Anpassung
    • Einzelversorgungsbetrieb
  • Verstärkung: 35,5 dB typ. bei 2,6 GHz
  • Verstärkungsflachheit: 0,2 dB bei 25 °C über 400 MHz Bandbreite
  • Hohe Belastbarkeit bei TCASE = 105 °C
    • Gesamte Lebensdauer
      • Durchschnittliche LTE-Leistung (8 dB PAR) von 36,5 dBm
    • Einzelereignis (Betrieb von <10 Sek.)
      • Durchschnittliche LTE-Leistung (8 dB PAR) von 39 dBm
  • Niedriger Rauschfaktor: 1,2 dB typ. bei 2,6 GHz
  • Geringe Einfügungsdämpfung: 0,7 dB typ. bei 2,6 GHz
  • Hoher Eingangs-IP3 bei -4 dBm
  • Niedrige Stromversorgung
    • Empfangsbetrieb: 118 mA typ. bei 5 V
    • Übertragungsbetrieb: 15 mA typ. bei 5 V
  • Positive Logiksteuerung
  • 5 mm x 3 mm, 24-poliges LFCSP-Gehäuse
  • Pin-kompatibel mit dem ADRF5534, 3,1 GHz bis 4,2 GHz Empfänger-Frontend

Applikationen

  • Drahtlose Infrastruktur
  • TDD-basierte Kommunikationssysteme
  • TDD Massive Multiple Input und Multiple Output (MIMO) und aktive Antennensysteme

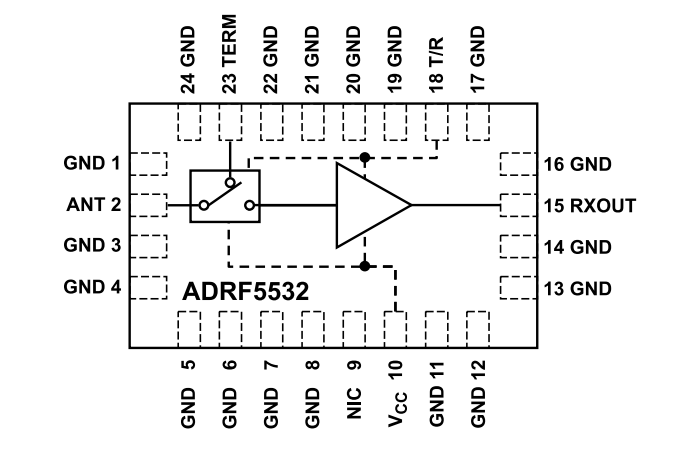

FUNKTIONALES BLOCKDIAGRAMM

Blockdiagramm - Analog Devices Inc. ADRF5532 Empfänger-Frontends
Veröffentlichungsdatum: 2024-07-30 | Aktualisiert: 2024-08-12
