Analog Devices Inc. ADRF5141 Hochleistungs-Sende- und Empfangsschalter-ICs

Hochleistungs-Sende- und Empfangsschalter-ICs der Baureihe ADRF5141 von Analog Devices Inc. sind reflektierendeΩ -SPDT-Schalter-ICs, die im Siliziumprozess hergestellt werden. Diese Schalter-ICs sind für die Übertragung und den Empfang von Applikationen mit einem integrierten Leistungsbegrenzer auf dem Empfangspfad ausgelegt. Die ADRF5141 Switch-ICs arbeiten im Frequenzbereich von 6 GHzz bis 12 GHzz. Diese Hochleistungs-Schalter-ICs verbrauchen einen geringen Strom von 13μA bei positiver Versorgung von 3,3 V und 360μA bei negativer Versorgung von -3,3 V. Die ADRF5141 Schalter-ICs verwenden komplementäre Metalloxid-Halbleiter (CMOS) -/Niederspannungs-Transistor-zu-Transistor-Logik-kompatible Steuerungen (LVTTL). Diese Schalter-ICs benötigen keine zusätzlichen Treiberschaltungen, wodurch sie eine praktikable alternative zu Galliumnitrid (GaN) – und PIN-Dioden-basierten Schaltern darstellen.

Die ADRF5141-Schalter-ICs verfügen über eine schnelle Schaltzeit von 50 ns und eine schnelle Reaktions- und Wiederherstellungszeit von < 10 ns. Diese Schalter-ICs sind in einem 20-poligen, 3,0 mm x 3,0 mm großem LGA-Gehäuse (Land-Grid-Array) verfügbar. Die ADRF5141-Hochleistungs-Schalter-ICs sind RoHs-konform und werden in einem Temperaturbereich von -40 °C bis 105 °C betrieben. Zu den typischen Applikationen gehören elektronische Kriegsführung, Satellitenkommunikationen und Radaranlagen.

Merkmale

  • Hochleistungs-Sende- und Empfangs-Switch mit einem integrierten Leistungsbegrenzer auf dem Empfangspfad
  • Frequenzbereich: 6 GHz bis 12 GHz
  • Reflektierendes Design von 50 Ω
  • Dual-Versorgung, ohne Störung der Niederfrequenz
  • Geringe Einfügungsdämpfung:
    • TX zu ANT:
      • Frequenzbereich: 0,9 dB bei 8 GHz bis 11 GHz
    • ANT zu RX:
      • Frequenzbereich: 1,4 dB bei 8 GHz bis 11 GHz
  • Hohe Isolierung:
    • 55 dBB typisch für TX bis RX, wenn TX ausgewählt
  • Hochleistungsverarbeitung (TCASE = 50 °C)
    • Eingang bei TX:
      • Gepulste 40 dBm, > 100ns Pulsbreite bei 15 %
        Tastverhältnis
    • Eingang bei ANT:
      • Gepulste 40 dBm, > 100ns Pulsbreite bei 15 %
        Tastverhältnis
  • Hohe Linearität:
    • Eingangs-P0.1dB bei TX-Arm: 41 dBm
  • CMOS-/LVTTL-kompatible positive Steuerschnittstelle
  • Pin-kompatibel mit dem ADRF5144

Technische Daten

  • Absolute maximale Nennleistung:
    • Positiver Versorgungsspannungsbereich (VDD): -0,3 V bis 3,6 V
    • Negativer Versorgungsspannungsbereich (VSS): -3,6 V bis 0,3 V
    • 135 °C Sperrschichttemperatur
    • 260°C Rücklauftemperatur
  • 20-Pin-LGA-Gehäuse von 3 mm x 3 mm
  • Schnelle Schaltzeit: 50 ns
  • <10 ns Schnelle Reaktions- und Wiederherstellungszeit
  • Flacher RX-Ableitstrom: 17 dBm
  • Betriebstemperaturbereich: -40 °C bis +105 °C

Applikationen

  • X-Band-Kommunikation und Radaranlagen
  • Elektronische Kriegsführung
  • Satellitenkommunikationssysteme
  • GaN- und PIN-Diodenersatz

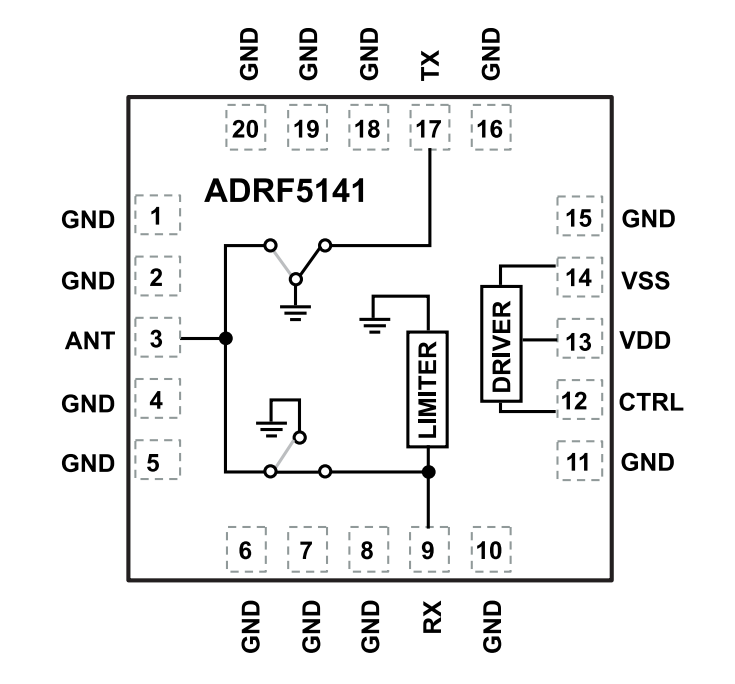

Funktionales Blockdiagramm

Blockdiagramm - Analog Devices Inc. ADRF5141 Hochleistungs-Sende- und Empfangsschalter-ICs

Applikationsdiagramm

Applikations-Schaltungsdiagramm - Analog Devices Inc. ADRF5141 Hochleistungs-Sende- und Empfangsschalter-ICs

Maßdiagramm (mm)

Technische Zeichnung - Analog Devices Inc. ADRF5141 Hochleistungs-Sende- und Empfangsschalter-ICs

Schaltplan-Diagramm

Schaltplan - Analog Devices Inc. ADRF5141 Hochleistungs-Sende- und Empfangsschalter-ICs
Veröffentlichungsdatum: 2022-12-01 | Aktualisiert: 2024-07-29
