Analog Devices Inc. ADRF5048 Nicht reflektierender SP4T-Schalter

Der ADRF5048 nichtreflektierende SP4T-Schalter von Analog Devices Inc. wird im Silizium-auf-Isolator (silicon-on-insulator - SOI)-Verfahren hergestellt. Dieses Bauteil arbeitet im Frequenzbereich von 100 MHz bis 45 GHz mit einer Einfügedämpfung von weniger als 4,0 dB und einer Isolierung von mehr als 35 dB. Der ADRF5048 verfügt über eine HF-Eingangsleistungsbelastbarkeit von 30 dBm im Durchgangspfad, 18 dBm im terminierten Pfad und 30dBm im Hot-Switching am gemeinsamen HF-Anschluss.

Der ADRF5048 von Analog Devices Inc. erfordert eine duale Versorgungsspannung von +3,3 V und -3,3 V. Das Bauteil verwendet CMOS-/NVTTL-kompatible Steuerungen (Complementary Metal-Oxide Semiconductor). Der ADRF5048 verfügt über Freigabe- und Logik-Auswahlsteuerungen, um alle Off-State- bzw. Mirror-Port-Auswahlen zu unterstützen. Der ADRF5048 ist pinkompatibel mit dem ADRF5049, ADRF5042 und ADRF5043. Der ADRF5048 wird in einem RoHS-konformen LGA-Gehäuse (Land Grid Array) mit 24 Anschlüssen (3 mm × 3 mm) geliefert und kann bei Temperaturen von -40°C bis +105°C betrieben werden.

Merkmale

  • Ein Ultrabreitband-Frequenzbereich von 100 MHz bis 45 GHz
  • Nichtreflektierendes 50 Ω-Design
  • Geringe Einfügungsdämpfung
    • 1,4 dB bei 18 GHz typisch
    • 2,4 dB bei 40 GHz typisch
    • 4,0 dB bis 45 GHz typisch
  • Hohe Isolierung
    • 41 dB bei 18 GHz typisch
    • 35 dB bei 40 GHz typisch
    • 35 dB bei 45 GHz typisch
  • Hohe Eingangslinearität
    • P0.1dB von > 30 dBm typisch
    • IP3 von 52 dBm typisch
  • Hohe Belastbarkeit
    • 30 dBm durchgängiger Pfad
    • 18dbm terminierter Pfad
  • Keine Niederfrequenzstörung
  • ESD-Werte
    • HBM
      • ±1000 V für RFx-Pins
      • ±2000 V für Versorgungs- und digitale Steuerpins
    • CDM von ±500 V für alle PINS
  • Ein- und Ausschaltzeit (50 % VCTRL bis 90 % des endgültigen RFout) von 20 ns
  • HF-Einschwingzeit (50 % VCTRL bis 0,1 dB des endgültigen RFout) von 60 ns
  • 3 mm x 3 mm LGA-Gehäuse mit 24 Anschlüssen
  • Pinkompatibel mit ADRF5049, ADRF5042 und ADRF5043

Applikationen

  • Industrie-Scanner
  • Test-Messgeräte
  • Mobilfunk-Infrastruktur, mmWave-5 G
  • Militärfunkgeräte, Radar und elektronische Gegenmaßnahmen (ECMs)
  • Mikrowellen-Funkgeräte und VSATs (Very Small Aperture Terminals - Endgeräte mit sehr kleiner Apertur)

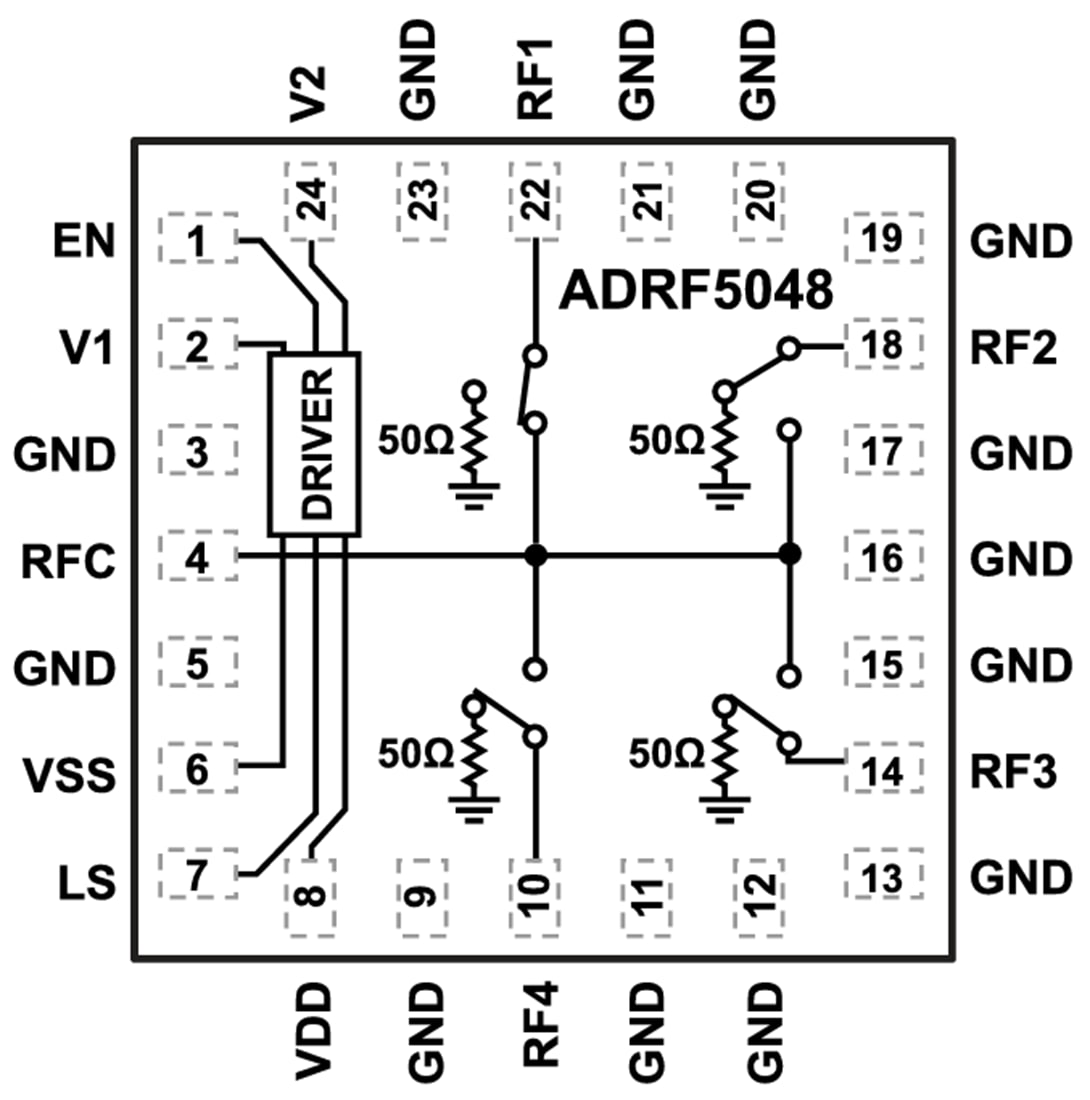

Funktionales Blockdiagramm

Blockdiagramm - Analog Devices Inc. ADRF5048 Nicht reflektierender SP4T-Schalter

Verwandtes Development Tool

Analog Devices Inc. ADRF5048-EVALZ Evaluierungsboard

Zur Evaluierung der Funktionen und des Betriebsverhaltens des ADRF5048, eines nicht reflektierenden SP4T-Schalters, entwickelt.

Learn Moreüber Analog Devices Inc. ADRF5048-EVALZ Evaluierungsboard View Productsverwandt mit Analog Devices Inc. ADRF5048-EVALZ Evaluierungsboard
Veröffentlichungsdatum: 2023-12-01 | Aktualisiert: 2023-12-12
