Analog Devices Inc. ADRF5032 SPDT-Schalter
Analog Devices Inc. ADRF5032 SPDT-Schalter sind reflektierende Single-Pole-Double-Throw(SPDT)-Schalter, die aus Silizium hergestellt sind. Der ADRF5032 bietet einen Frequenzbereich von 1 GHz bis 60 GHz mit einer Einführungsdämpfung von weniger als 2,0 dB und einer Isolierung von mehr als 32 dB. Die Schalter bieten eine HF-Eingangsleistungsbelastbarkeit von 24 dBm für beide Durchgangspfade und 21 dBm für das Hot-Switching. Der ADRF5032 benötigt eine duale Versorgungsspannung von ±3,3 V. Das Bauelement verwendet eine CMOS- und Niederspannungs-Transistor-Logikschaltungs (LVTTL)-kompatible Steuerung.
Der ADRF5032 ist in einem RoHS-konformen Land-Grid-Array(LGA)-Gehäuse von 2,5 mm × 2,5 mm mit 12 Anschlüssen erhältlich und wird von -40 °C bis +105 °C betrieben.
Merkmale
- Niedrige Einführungsdämpfung
- 1,3 dB typisch bis 40 GHz
- 1,9 dB typisch bis 55 GHz
- 2,0 dB typisch bis 60 GHz
- Hohe Isolierung
- 43 dB typisch bis 40 GHz
- 37 dB typisch bis 55 GHz
- 32 dB typisch bis 60 GHz
- Hohe Eingangslinearität
- P0.1dB: 24 dBm typisch
- IP3: 45 dBm typisch
- Hohe HF-Leistungsbelastbarkeit
- Durchgangspfad von 24 dBm
- Hot-Switching-Pfad von 21 dBm
- Ultrabreitband-Frequenzbereich von 1 GHz bis 60 GHz
- Reflektierendes Design
- CMOS-/LVTTL-kompatibel
- Keine Niederfrequenzstörungen
- HF-Schaltzeit von 15 ns
- HF-Einschwingzeit (50 %VCTRL bis 0,1 dB HF-Ausgang) von 35 ns
- Dual-Versorgungsbetrieb von ±3,3 V
- RoHS-konformes LGA-Gehäuse mit 12 Anschlüssen von 2,5 mm x 2,5 mm
Applikationen
- Industrie-Scanner
- Prüf- und Messgeräte
- Mobilfunk-Infrastruktur von 5 G-mmWave
- Militärische Funkgeräte, Radargeräte, elektronische Gegenmaßnahmen (ECMs)
- Mikrowelle-Funkgeräte und sehr kleine Aperture-Terminals (VSATs)

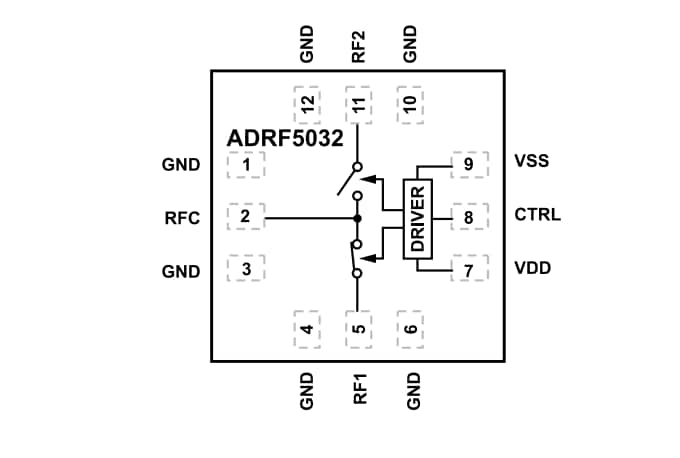

Funktionales Blockdiagramm
Leistungsderating vs. Frequenz
Videos
Veröffentlichungsdatum: 2023-04-28
| Aktualisiert: 2023-05-15
