Analog Devices / Maxim Integrated ADPL40505A Low-Dropout (LDO) Linear Regler
Der Analog Devices ADPL40505A Low-Dropout (LDO) Linearregler ist ein 5,5 V P-Kanal Metall-Oxid Halbleiter (PMOS) LDO Linearregler, der bis zu 500 mA Laststrom liefert. Der ADPL40505A verfügt über einen stromsparenden Betriebsmodus, der sehr wenig Ruhestrom aus der Stromversorgung verbraucht.
Der Regler ist durch interne Schaltung vollständig vor Beschädigungen geschützt. Diese bieten eine programmierbare Begrenzung des Einschaltstroms, eine Begrenzung des Ausgangsüberstroms, eine Begrenzung des Rückstroms und einen Schutz vor thermischer Überlastung. Der ADPL40505A verfügt über eine 800 Ω aktive Entladung zur schnellen Entladung der Ausgangskondensatoren.
Der Analog Devices ADPL40505A bietet erhöhte Flexibilität durch einen einstellbaren Ausgangsspannungsbereich von 0,8 V bis 5.0 V über zwei externe Rückkopplungs-Widerstände. Der ADPL40505A ist in einem 8-poligen, 2 mm x 2 mm dünnen Dual Flat No-Lead (TDFN)-Gehäuse erhältlich.
Merkmale
- Eingangsbereich von 1,7 V bis 5,5 V
- Ausgangsspannungsbereich: 0,8 V bis 5,0 V
- Maximaler Ausgangsstrom von 500 mA
- 120 mV maximaler Dropout bei 500 mA Last (3,6 VIN)
- 20 μA Nulllast Versorgungsstrom-Modus stromsparend
- 50 μA Versorgungsstrom in normal Modus
- <1 μa="" versorgungsstrom="" im="">
- 45 μVRMS Ausgangsrauschen 10 Hz bis 100 kHz
- 60 dB PSRR bei 10 kHz 250 mA Laststrom und 300 mV Spannung und Ausgangsspannungstrennung
- ±2 % DC Genauigkeit über Last, Linien- und Temperaturvariationen
- 800 Ω aktive Entladung an OUT
- Stabil mit 2 μF (minimale effektive) Ausgangskapazität
- Programmierbare Sanftanlaufrate
- Überstrom- und Übertemperaturschutz
- Sperrstromschutz
- Power-OK-Ausgang
- 2 mm x 2 mm, 8-poliges TDFN-Gehäuse
- Betriebstemperatur: -40 °C bis +125 °C
Applikationen
- Handys
- Digitalkameras und Audiobauteile
- Tragbare und batteriebetriebene Geräte

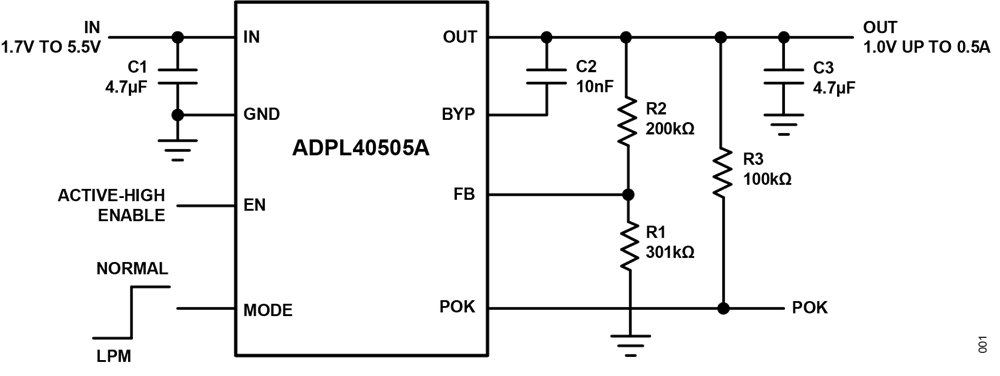

Applikation
