Analog Devices Inc. ADPA7008 Leistungsverstärker
Analog Devices Inc. ADPA7008 Leistungsverstärker sind verteilte GaAs-, pHEMT-, MMIC-Leistungsverstärker mit einer gesättigten Ausgangsleistung (PSAT, 1 W) von 31 dBm. Der ADPA7008 enthält einen integrierten temperaturkompensierten On-Chip-Leistungsdetektor, der von 20 GHz bis 54 GHz betrieben wird.
Die ADPA7008 Leistungsverstärker von ADI bieten von 22 GHz bis 40 GHz (typisch) eine Kleinsignalverstärkung von 17,5 dB, eine Ausgangsleistung für eine 1-dB-Kompression (P1dB) von 30 dBm mit einem hervorragenden IP3 von 37 dBm. Durch diese Merkmale eignet sich der ADPA7008 hervorragend für lineare Applikationen, wie z. B. elektronische Gegenmaßnahmen- und Messgeräteapplikationen, die eine effiziente PSAT von > 31 dBm erfordern.
Für die einfache Integration in Baugruppen auf höheren Ebenen sind die HF-Ein- und -Ausgänge intern abgestimmt und DC-gesperrt. Das Bauteil benötigt 1.500 mA von einer Versorgungsspannung (VDD) von 5 V.
Der ADPA7008 ist in einem unbedrahteten Keramikgehäuse von 7 mm × 7 mm mit einem Kühlkörper [LCC_HS] verfügbar, der einen niedrigen thermischen Widerstand aufweist und mit oberflächenmontierbaren Herstellungstechniken kompatibel ist.
Merkmale
- Ausgangs-P1dB: 30 dBm bei 22 GHz bis 40 GHz (typisch)
- 31 dBm bei 22 GHz bis 40 GHz PSAT (typisch)
- Verstärkung: 17,5 dB bei 22 GHz bis 40 GHz (typisch)
- Eingaberücklaufverlust: 12 dB bei 22 GHz bis 40 GHz (typisch)
- Ausgaberücklaufdämpfung: 9,5 dB bei 22 GHz bis 40 GHz (typisch)
- Ausgangs-IP3: 37 dBm bei 22 GHz bis 40 GHz (typisch)
- Versorgungsspannung: 5 V bei 1.500 mA (typisch)
- Ein- und Ausgang an 50 Ω angepasst
- Unbedrahteter Keramik-Chip-Träger mit 18 Anschlüssen und Kühlkörper [LCC_HS] von 7 mm × 7 mm
- Integrierter Leistungsdetektor
Applikationen
- Luft-/Raumfahrt und Verteidigung
- Prüf- und Messgeräte
- Kommunikation

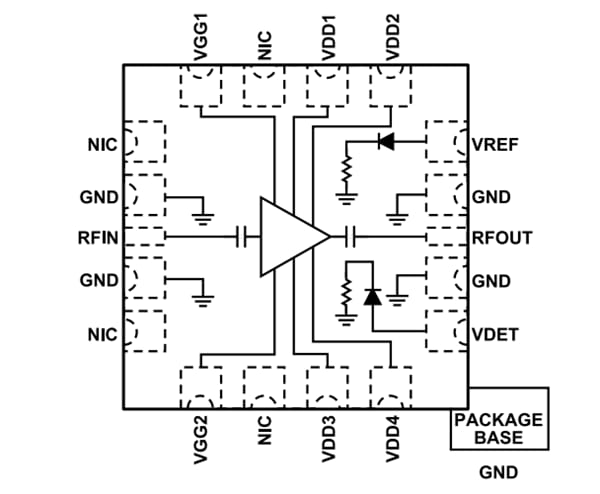

Blockdiagramm
