Analog Devices Inc. ADP165 LDO-Regler mit äußerst geringem Ruhestrom

Der Analog Devices ADP165 LDO-Regler mit äußerst geringem Ruhestrom ist ein Linearregler mit geringem Spannungsausfall, der von 2,2V bis 5,5V betrieben wird und bis zu 150mA Ausgangsstrom bietet. Die niedrige Dropout-Spannung von 120mV bei 150mA Last des ADP165 verbessert die Effizienz und ermöglicht den Betrieb über einen weiten Eingangsspannungsbereich. Der ADP165 umfasst auch einen Schaltwiderstand, um den Ausgang automatisch zu entladen, wenn der LDO deaktiviert ist. Die Kurzschluss- und der thermische Überlastschutz des Geräts verhindern Schäden in widrigen Situationen. Der ADP165 ist für den stabilen Betrieb mit winzigen 1µF ± 30% Keramik-Eingangs- und Ausgangskondensatoren ausgelegt und erfüllt die Anforderungen von platzbeschränkten Anwendungen mit hoher Leistung. Der Analog Devices ADP165 ist in einem WLCSP-4-Gehäuse erhältlich und bietet eine kleine Footprint-Lösung für eine Reihe von Anwendungen, darunter tragbare und batteriebetriebene Geräte, DC-DC-Nachregelung, tragbare medizinische Geräte und drahtlose Sensornetzwerk-Geräte (WSN ).

ADP165 is designed for stable operation with a tiny 1µF ±30% ceramic input and output capacitors while meeting the requirements of high-performance, space-constrained applications.

Available in a WLCSP-4 package, the Analog Devices ADP165 offers a small footprint solution for a range of portable power applications, including portable and battery-powered equipment, post-DC-to-DC regulation, portable medical devices, and wireless sensor network (WSN) devices.

Merkmale

  • Very low quiescent current
    • IQ = 590nA with 0µA load
    • IQ = 890nA with 1µA load
  • Maintains very low quiescent current in dropout (pass-through mode):
    • IQ_DROP = 720nA with 0µA load
    • IQ_DROP = 1200nA with 1µA load
  • Stable with 1µF ± 30% ceramic input and output capacitors
  • 150mA maximum load current
  • 2.2V to 5.5V input voltage range
  • 50nA typical low shutdown current
  • 120mV at 150mA load low dropout voltage
  • ±1% initial output voltage accuracy
  • ±3.5% accuracy over line, load, and temperature
  • 7 fixed output voltage options of 1.2V to 3.3V
  • Adjustable output option can be set from 1.2V to 4.2V

Applikationen

  • Portable and battery-powered equipment
  • Post-DC-to-DC regulation
  • Portable medical devices
  • Wireless sensor network (WSN) devices

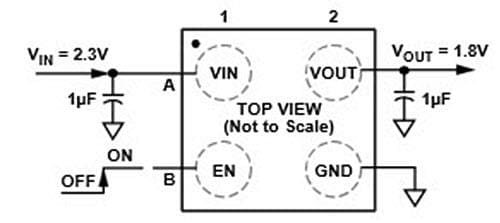

Typical Application Circuit

Analog Devices Inc. ADP165 LDO-Regler mit äußerst geringem Ruhestrom

Development Tools

Veröffentlichungsdatum: 2015-05-05 | Aktualisiert: 2022-03-11
