Analog Devices Inc. ADMV8420-EVALZ Evaluierungsboard
Das Analog Devices Inc. ADMV8420-EVALZ Evaluierungsboard eignet sich hervorragend für den Einstieg in die Entwicklung mit ADMV8420 abstimmbaren Bandpassfiltern. Die ADMV8420 abstimmbaren Bandpassfilter sind monolithische Mikrowellen-integrierte Schaltkreise (MMIC), die über eine vom Benutzer wählbare Durchlassbandfrequenz verfügen. Die Signalleitungen des ADMV8420-EVALZ Evaluierungsboards müssen über eine Impedanz von 50 Ω verfügen und die Gehäuseerdungsleitungen und das freiliegende Pad müssen direkt mit der Erdungsfläche verbunden werden. Für den Anschluss der oberen und unteren Erdungsflächen verwendet das Bauteil eine ausreichende Zahl von Löcher.
Merkmale
- Ideal for development with the ADMV8420 Tunable Band-Pass Filters. The ADMV8420 Tunable Band-Pass Filters
- Eval board signal lines must have 50Ω impedance, while the package ground leads and exposed pad must be connected directly to the ground plane
- The device uses sufficient via holes to connect the top and bottom ground planes

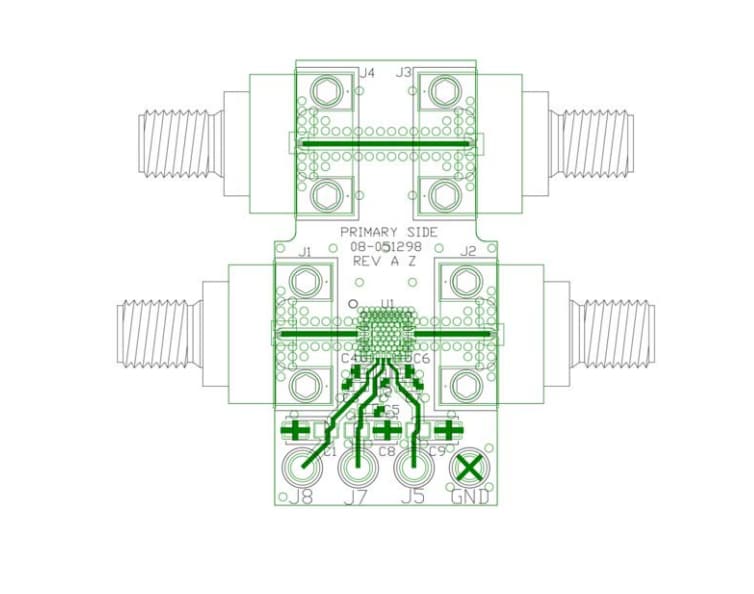

PCB-Layout
Verwandte Produkte
Analog Devices Inc. ADMV8420 Abstimmbare Bandpassfilter
Monolithische Mikrowellen-integrierte Schaltkreise, die über eine vom Benutzer wählbare Durchlassbandfrequenz verfügen.
