Analog Devices ADM3051 Industrielle High-Speed-CAN-Transceiver

Analog Devices ADM3051
Industrielle High-Speed-CAN-Transceiver

Analog Devices ADM3051 Industrielle High-Speed-CAN-Transceiver bestehen aus physischen Controller-Area-Network(CAN)-Layer-Transceivern, die einem Protokoll-Layer-CAN-Controller den Zugriff auf den physischen Layer-Bus ermöglichen. ADM3051 CAN Transceiver arbeiten mit Datenraten von bis zu 1Mbps und sind standardkonform mit ISO 11898. Die Module bieten Strombegrenzung und Überhitzungsschutz zum Schutz vor Kurzschlüssen am Ausgang und Vorfällen, bei denen es am Bus in 24-V-Bus-Leistungssystemen zu Kurz- oder Masseschlüssen kommen kann. Entwickler können zwischen drei Betriebsmodi (High-Speed, Slope Control und Standby) wählen.

Mit einem industriellen Temperaturbereich von −40°C bis +125°C eignen sich ADM3051 Industrielle High-Speed-CAN-Transceiver hervorragend für CAN-Datenbusanwendungen, industrielle Außennetzwerke, DeviceNet-Anwendungen, CanOpen und CanKingdom.

Merkmale
  • Physical-Layer-CAN-Transceiver
  • 5V-Betrieb über VCC
  • Erfüllt ISO-11898-Standard
  • Hochgeschwindigkeitsdatenraten bis zu 1Mbps
  • Kurzschlussschutz an CANH und CANL gegen Kurz- oder Masseschlüsse in 24-V-Systemen
  • Stromlose Knoten beeinträchtigen den Bus nicht
  • Anschluss von 110 oder mehr Knoten am Bus
  • Slope-Control für reduzierte EMI-Strahlung
  • Überhitzungsschutz
  • Schwachstrom-Standby-Modus
  • Industrieller Temperaturbereich (-40°C bis +125°C)
  • In einem 8-poligen SOIC-Gehäuse erhältlich
Anwendungsbereiche
  • CAN-Datenbusse
  • Industrielle Außennetzwerke
  • DeviceNet-Anwendungen
  • CanOpen, CanKingdom

Teile-Nr.BeschreibungGehäuse/HülleDatenblatt




Wird geladen Erste Vorherige Nächste Letzte

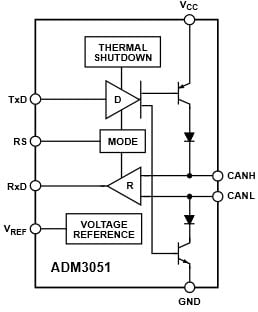

Funktionsblockdiagramm
Funktionsblockdiagramm
