Analog Devices Inc. ADL8150 Verstärker mit geringem Phasenrauschen
Analog Devices Inc. ADL8150 Verstärker mit geringem Phasenrauschen sind ein monolithisch integrierter Mikrowellen-Schaltkreis (MMIC) aus Galliumarsenid (GaAs) mit selbstvorgespanntem Heteroübergang-Bipolartransistor (HBT) und geringem Phasenrauschen, der von 6 GHz bis 14 GHz betrieben wird. Die ADL8150 Verstärker bietet eine typische Signalverstärkung von 12 dB, eine Ausgangsleistung von 18 dBm bei 1 dB Verstärkungskompression (OP1dB) und einen typischen Ausgangs-Intercept dritter Ordnung (OIP3) von 30 dBm.
Die ADL8150 Verstärker mit geringem Phasenrauschen von ADI benötigen 74 mA von einer 5-V-Kollektor-Versorgungsspannung. Der ADL8150 verfügt außerdem über Ein- und Ausgänge (I/Os), die intern auf 50 Ω abgestimmt sind und die Integration in Multichip-Module (MCMs) vereinfachen.
Merkmale
- OP1dB von 18 dBm (typisch bei 7 GHz bis 12 GHz)
- PSAT von 22 dBm (typisch bei 7 GHz bis 12 GHz)
- Gain von 12 dB (typisch bei 7 GHz bis 12 GHz)
- OIP3 von 30 dBm (typisch)
- Phasenrauschen: -172 dBc/Hz bei einem Offset von 10 kHz
- Versorgungsspannung von 5 V bei 74 mA
- 6-Pin-LFCSP-Gehäuse von 2 mm x 2 mm
Applikationen
- Militär und Raumfahrt
- Test-Messgeräte
- Kommunikation
Dazugehöriges Evaluierungsboard
Analog Devices Inc. ADL8150-EVALZ Evaluierungsboard
Besteht aus einer 4-lagigen PCB aus einer Rogers 4350B und Isola370HR Kupferbeschichtung mit einer Dicke von 10 mil (0,254 mm).

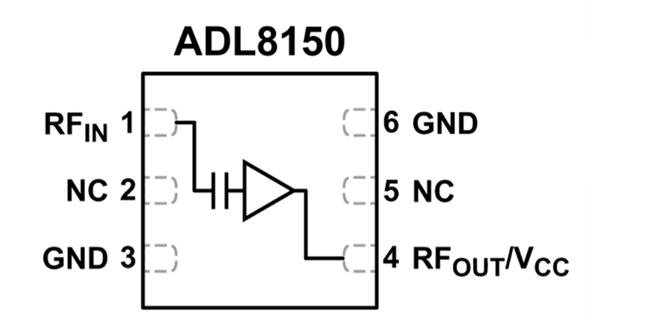

Funktionales Blockdiagramm

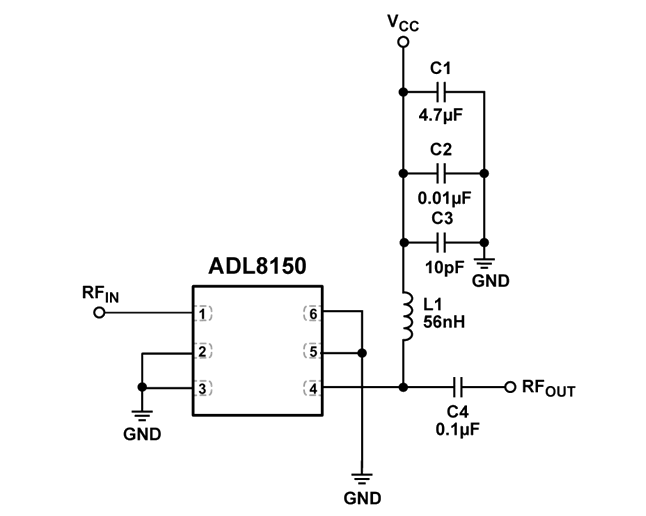

Typische Applikationen – Diagramm
Veröffentlichungsdatum: 2021-03-08
| Aktualisiert: 2022-03-11
