Analog Devices Inc. ADG141x Quad-SPST-Schalter

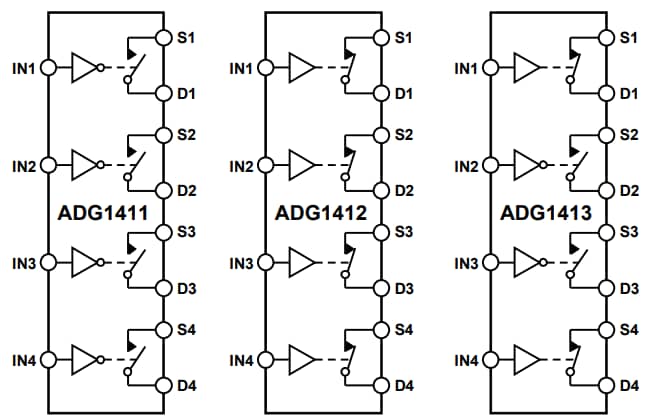

Die ADG141x Schalter bieten vier unabhängige Single-Pole-/Single-Throw(SPST)-Schalter. Die ADG1411 und ADG1412 bieten eine invertierte digitale Steuer-Logikschaltung. Die ADG1411 Schalter werden mit der Logikschaltung 0 auf dem entsprechenden Steuerungseingang und die ADG1412 Schalter werden mit der Logikschaltung 1 eingeschaltet. Der ADG1413 verfügt über zwei Schalter mit digitaler Steuer-Logikschaltung und ist ähnlich zur derjenigen des ADG1411; die Logikschaltung ist auf den anderen zwei Schaltern jedoch invertiert. Jeder einzelne Schalter leitet in beide Richtungen gleichermaßen gut und besitzt einen Eingangsspannungsbereich, der bis zu den Versorgungen reicht. Wenn sich die Schalter in der AUS-Position befinden, werden die Signalpegel zu den Versorgungen blockiert. Der ADG1413 verfügt über eine Unterbrechungsschaltung für den Einsatz in Multiplexer-Applikationen.

Die ADG141x Quad-SPST-Schalter verfügen über einen maximalen Einschaltwiderstand von 2,6 Ω über Temperatur, eine minimale Verzerrung und eine extrem geringe Verlustleistung von <0,03 μW. Die Bauteile sind in einem 16-Pin-TSSOP- und 16-Pin-LFCSP-Gehäuse von 4 mm x 4 mm verfügbar.
